Serie 9

Nastri a curva e a spirale | Passo 50 mm (1,97")
Nastri per il trasporto di merci di medio e grande peso (prodotti alimentari ed altro)


Serie 9 – Estratto dal Manuale Tecnico Prolink

Caratteristiche strutturali

  • Per sezioni di trasporto rettilinee e curvilinee
  • Permeabilità del 57% per una circolazione dell'aria e un drenaggio straordinari
  • Perni di giunzione in acciaio inox per grandi carichi ed elevata rigidezza laterale, un minor numero di supporti del nastro e una posizione planare della curva
  • Nessuna sospensione ai bordi del nastro grazie al fissaggio sicuro dei perni di giunzione

S9_IT

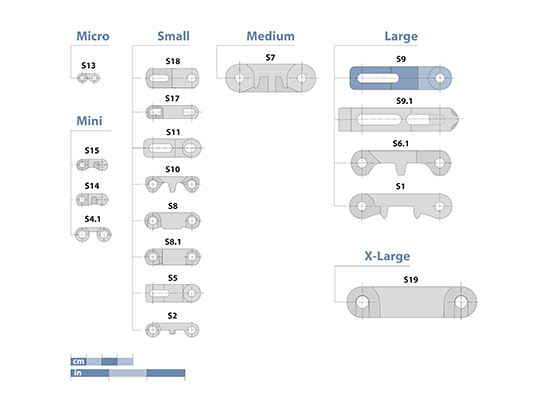

Dati fondamentali

Passo50 mm (1,97")
Larghezza nastro min.100 mm (3,9")
Passi larghezza50 mm (1,97")
Perni di giunzioneIn acciaio inox


Basic-data-S9

S9-57 GRT | Copertura permeabile (57%) | Struttura a griglia

Copertura permeabile (57%) per consentire circolazione dell'aria e drenaggio straordinari | Struttura a griglia

S9-57 GRT

S9-57 NTP | Copertura permeabile (57%) | Con sporgenze arrotondate

Copertura permeabile (57%) per consentire circolazione dell'aria e drenaggio straordinari | Struttura a griglia con sporgenze alte 3,0 mm (0,12") | Superficie di contatto del 4% | Con sporgenze per un grip migliore e una ridotta superficie di contatto per migliori proprietà di distacco

S9-57 NTP

S9-57 GRT G | Copertura permeabile (57%) | Struttura a griglia · Con aletta di guida

Copertura permeabile (57%) per consentire circolazione dell'aria e drenaggio straordinari | Struttura a griglia | Versione con aletta di guida (G) che consente di sfruttare tutta la larghezza del nastro

S9-57 GRT G

S9-57 NTP G | Copertura permeabile (57%) | Con sporgenze arrotondate · Con aletta di guida

Copertura permeabile (57%) per consentire circolazione dell'aria e drenaggio straordinari | Con sporgenze per un miglior grip (superficie di contatto del 4%) | Versione con aletta di guida (G) che consente di sfruttare tutta la larghezza del nastro

S9-57 NTP G

S9-57 GRT F2, F3, F4, F5, F6, F7, F8 | Copertura permeabile (57%)

Copertura permeabile (57%) per consentire circolazione dell'aria e drenaggio straordinari | Moduli laterali (F2–F8) con vari naselli di grandi dimensioni che garantiscono buona curvilineità con tutti i raggi superiori al raggio del modulo angolare del nastro

S9-57 GRT F2, F3, F4, F5, F6, F7, F8

Ruote dentate

Di varie dimensioni, con foro rotondo o quadrato per il passaggio dell'asse

Serie 9 - Zahnräder

Profili

Di varie altezze e versioni per il trasporto a scivolo

Serie 9 - Profile

Sponde laterali di contenimento

Di varie altezze per guidare i prodotti sfusi

Linea 9 - Sponde laterali di contenimento

Ulteriori informazioni

  • Ref.no.888-2_1.2_S9.pdf

    Serie 9
    Estratto dal Manuale Tecnico Prolink
