Serie 14

Nastri rettilinei | Passo 12,7 mm (0,50")
Nastri per il trasporto di merci di medio peso (prodotti alimentari ed altro)


Serie 14 – Estratto dal Manuale Tecnico Prolink

Caratteristiche strutturali

  • Piccolo passo per spazio di trasferimento stretto
  • Straordinaria tenuta ed elevata resistenza a trazione del nastro grazie al robusto design
  • Progettata per uno scorrimento tranquillo attraverso rinvii fissi con ø 19 mm (0,75")
  • Il sistema di chiusura con perni di giunzione senza testa semplifica l'apertura e la chiusura del nastro per gli interventi di manutenzione
  • I bordi chiusi e massicci impediscono danni al bordo del nastro

S14 Design Characteristics

Dati fondamentali

Passo12,7 mm (0,50")
Larghezza nastro min.76,2 mm (3,0")
Passi larghezza12,7 mm (0,50")
Perni di giunzione3,4 mm (0,13"), di plastica

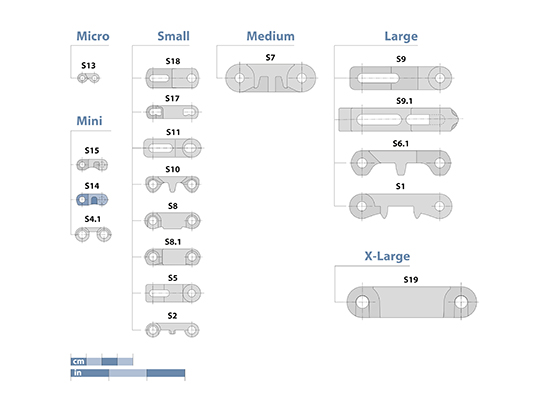

Basic-data-S14

S14-0 FLT | Copertura chiusa e liscia

Copertura chiusa e liscia

S14-0-FLT

S14-25 FLT | Copertura liscia e permeabile (25%)

Copertura permeabile (25%) per consentire circolazione dell'aria e drenaggio straordinari | Copertura liscia

S14-25 FLT

S14-25 CUT | Copertura ricurva e permeabile (25 %)

Copertura permeabile (25 %) per circolazione dell’aria e drenaggio straordinari | Superficie di contatto del 26 % (apertura massima: 8,2 x 2,7 mm/0,32 x 0,11") | Copertura ricurva

S14-25-CUT

S14-25 FRT1 | Apertura 25% | Copertura Friction top (Design 1)

  • Versione aperta (25%) per circolazione dell'aria e drenaggio eccellenti, con inserti piatti antiscivolo integrati (FRT1) per alto grip
  • Area di contatto 32%
  • Versione disponibile solo senza struttura FRT1 laterale (rientrante di 17 mm)

S14-25-FRT1

Ruote dentate

Di varie dimensioni, con foro rotondo o quadrato per il passaggio dell'asse

Linea 14 - Ruote dentate

Particolare del perno di giunzione

L'eccezionale sistema di chiusura con perno di giunzione senza testa monopezzo assicura facilità di installazione e manutenzione

Linea 14 - Particolare del perno di giunzione

Ulteriori informazioni

  • Ref.no.888-2_1.2_S14.pdf

    Serie 14
    Estratto dal Manuale Tecnico Prolink

  • 888_PEM_S14CUT_IT

    S14-25 CUT
    Serie 14 | Varianti
