Serie 10

Nastri rettilinei | Passo 25,4 mm (1")
Nastri per merci di leggero e medio peso in applicazioni sensibili all'igiene


Serie 10 – Estratto dal Manuale Tecnico Prolink

Caratteristiche strutturali

  • Il numero minimo di occhielli agevola la pulizia
  • Design a cerniera molto aperta, canali larghi e lisci sulla superficie di guida nonché passaggio continuo per una struttura del nastro facile da pulire
  • Esecuzione robusta per una lunga tenuta
  • Denti dalla forma ottimale e una stabile guarnizione del guidanastro per il perfetto ingranamento dei denti, la sicurezza del guidanastro e una ruota dentata facile da pulire

S10_IT

Dati fondamentali

Passo25,4 mm (1")
Larghezza nastro min.38,1 mm (1,5")
Passi larghezza19,05 mm (0,75")
Perni di giunzione5 mm (0,2") di plastica (PE, PP, PBT)

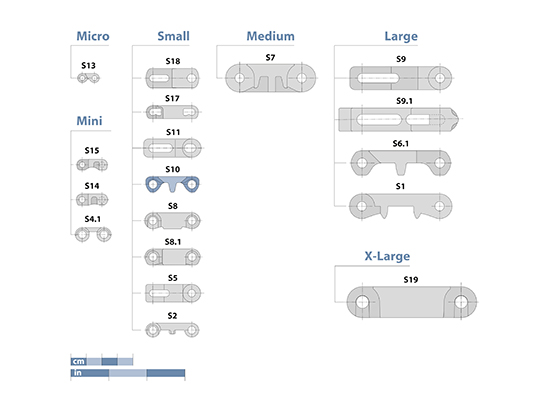

Prolink Series 10 Basic Data

S10-0 FLT | Copertura chiusa e liscia

Copertura chiusa e liscia

S10-0 FLT

S10-0 NTP | Copertura chiusa | Con sporgenze arrotondate

Copertura chiusa con sporgenze (superficie di contatto del 5%) | Disponibile l'esecuzione priva di sporgenze ai margini (rientrante di 38 mm)

S10-0 NTP

S10-0 FRT1 | Apertura 0 % | Friction top (Design 1)

Superficie chiusa con inserti gommati (FRT1) per grip elevato | Superficie di contatto 67 % | Verisone disponibile senza gommatura FRT1 ai lati (indent 38mm)

S10-0 FRT1

S10-22 FLT | Copertura liscia e permeabile (22%)

Copertura liscia e permeabile (22%) per circolazione dell'aria e drenaggio straordinari | Copertura liscia con superficie di contatto del 55% (apertura massima: 2,6 x 5,3 mm/0,10 x 0,21")

S10-22 FLT

S10-36 FLT | Copertura liscia e permeabile (36%)

Copertura liscia e permeabile (36%) per circolazione dell'aria e drenaggio straordinari | Copertura liscia con superficie di contatto del 26% (apertura massima: 5,8 x 13,4 mm/0,23 x 0,53")

S10-36 FLT

S10-36 LRB | Copertura permeabile (36%) | Pettini di trasferimento trasversali

Copertura permeabile (36%) per circolazione dell'aria e drenaggio straordinari | Struttura con pettini di trasferimento trasversali con superficie di contatto del 5% (apertura massima: 5,8 x 13,4 mm/0,23 x 0,53") | Esecuzione per salite ridotte e trasporto dolce di prodotti delicati

S10-36 LRB

Ruote dentate

Di varie dimensioni, con foro rotondo o quadrato per il passaggio dell'asse

Linea 10 - Ruote dentate

Profili

Di varie altezze e versioni per il trasporto a scivolo

Linea 10 Profili

Sponde laterali di contenimento

Di varie altezze per guidare i prodotti sfusi

Linea 10 - Sponde laterali di contenimento

Linguette antisollevamento (Hold Down)

Linguette antisollevamento (Hold Down) per una guida supplementare

Linea 10 - Linguette antisollevamento (Hold Down)
Series10_Video_Teaser

Ulteriori informazioni

  • 888 Series 10 EN – Excerpt from Prolink engineering manual

    Serie 10
    Estratto dal Manuale Tecnico Prolink
