Serie 9.1

Nastri flessibili laterali e nastri a spirale | Passo 50 mm (1,97 in) |Nastri progettati per applicazioni alimentari e non alimentari con carichi da medi a pesanti
Serie 9.1 – Estratto dal manuale tecnico Prolink

Caratteristiche di progettazione

  • Adatto per torri a spirale con azionamenti a gabbia, nonché per sistemi di trasporto lineari e curvi
  • Robusti moduli laterali con disposizione a “mattoni” (brick pattern) per elevati carichi di trazione
  • Fissaggio dei perni di cerniera senza clip
  • Perni di cerniera in acciaio inox per elevata capacità di carico, eccellente rigidità laterale, ridotto supporto del nastro e posizione stabile del nastro nelle curve
  • Fattore di collasso regolabile da 1,3 a 2,9

Series 9.1 EN

Dati tecnici di base

Passo50 mm (1,97 in)
Larghezza minima del nastro350mm (13,78 in)
Incrementi di larghezza50 mm (1,97 in)
Perni di cerniera 6 mm (0,24 in) in acciaio inox

Dati di base Prolink Serie 9.1

S9.1-57 GRT (CW/CCW) | Apertura: 57% | Superficie: Grid Top (a griglia)

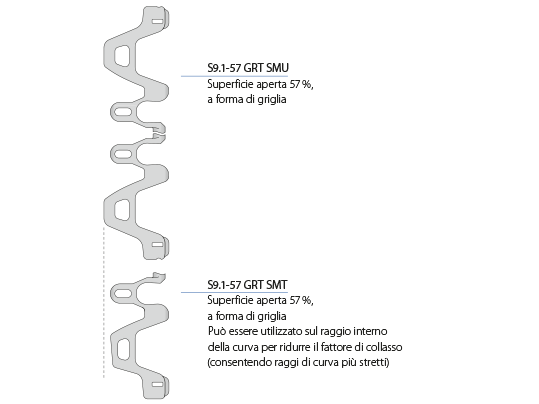

Nastro a spirale con area aperta del 57% per un'eccellente circolazione dell'aria e drenaggio dei liquidi | Area di contatto del 31% (apertura massima: Ø 24 mm/0,94") | Superficie con struttura reticolare | Montaggio dei perni di cerniera senza clip | Moduli laterali speciali (SMT) sul raggio interno per fattore di collasso regolabile (Cc = 1,3–2,9) e trasporto fluido e regolare

Serie 9.1

Ruote dentate (Sprockets)

Disponibili in diverse dimensioni, con foro centrale tondo oppure quadro.

Ruota dentata S9 SPR
Serie 9.1

Altre informazioni

  • Datasheet 9.1 EN

    Serie 9.1
    Estratto dal manuale tecnico Prolink

  • 909 EN - Prolink Series 9.1 The new customized spiral belt

    Flyer 9.1
    Il nuovo nastro a spirale su misura
