Serie 5

Nastri a curva e a spirale | Passo 25 mm (0,98")
Nastri per il trasporto di merci di leggero e medio peso (prodotti alimentari ed altro)


Serie 5 – Estratto dal Manuale Tecnico Prolink

Caratteristiche strutturali

  • Per sezioni di trasporto rettilinee e curvilinee
  • Permeabilità fino al 45% per una circolazione dell'aria e un drenaggio straordinari
  • Perni di giunzione in acciaio inox per grandi carichi ed elevata rigidezza laterale, un minor numero di supporti del nastro e una posizione planare della curva
  • Nessuna sospensione ai bordi del nastro grazie al fissaggio sicuro dei perni di giunzione

S5_IT

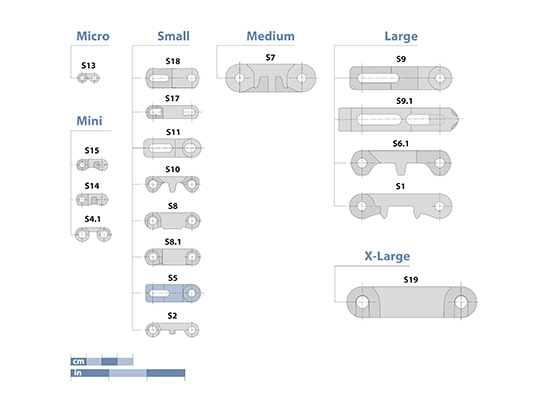

Dati fondamentali

Passo25 mm (0,98")
Larghezza nastro min.100 mm (3,9") 175 mm (6,9") per S5 ST
Passi larghezza25 mm (0,98")
Perni di giunzioneIn acciaio inox


Basic-data-S5

S5-45 GRT | Copertura permeabile (45%) | Struttura a griglia

Copertura permeabile (45%) per consentire circolazione dell'aria e drenaggio straordinari | Struttura a griglia

S5-45 GRT

S5-45 NTP | Copertura permeabile (45%) | Con sporgenze arrotondate

Copertura permeabile (45%) per consentire circolazione dell'aria e drenaggio straordinari | Struttura a griglia con sporgenze alte 3,0 mm (0,12") e superficie di contatto dell'8% | Moduli laterali privi di sporgenze

S5-45 NTP

S5-39 FRT1 | Copertura permeabile (39%) | Friction Top (Design 1)

Circolazione dell'aria e drenaggio straordinari | Dischetti frenanti integrati (in rilievo) aumentano l'attrito della copertura ed offrono un grip dolce | Moduli laterali privi di copertura Friction Top

S5-39 FRT1

S5-33 FRT2 | Copertura permeabile (33%) | Friction Top (Design 2)

Copertura permeabile (33% usando completamente FRT2) per circolazione dell'aria e drenaggio straordinari | Dischetti frenanti integrati (piatti) per un grip dolce

S5-33 FRT2

S5-45 GRT | Copertura permeabile (45%) | Struttura a griglia · Con aletta di guida

Circolazione dell'aria e drenaggio straordinari | Struttura a griglia e linguette antisollevamento (Hold Down) | Consente di sfruttare tutta la larghezza del nastro

S5-45 GRT G

S5-45 NTP G | Copertura permeabile (45%) | Con sporgenze arrotondate · Con aletta di guida

Circolazione dell'aria e drenaggio straordinari | Con sporgenze per un miglior grip (superficie di contatto dell'8%) | Consente di sfruttare tutta la larghezza del nastro | Moduli laterali disponibili solo privi di sporgenze

S5-45 NTP G

S5-39 FRT1 G | Copertura permeabile (39%) | Friction Top (Design 1)

Circolazione dell'aria e drenaggio straordinari | Dischetti frenanti integrati (in rilievo) aumentano l'attrito della copertura ed offrono un grip dolce | Consente di sfruttare tutta la larghezza del nastro | Moduli laterali privi di sporgenze

S5-39 FRT1 G

S5-33 FRT2 G | Copertura permeabile (33%) | Friction Top (Design 2)

Copertura permeabile (33% usando completamente FRT2) per circolazione dell'aria e drenaggio straordinari | Dischetti frenanti integrati (piatti) per un grip dolce | Consente di sfruttare tutta la larghezza del nastro | Moduli laterali privi di sporgenze

S5-33 FRT2 G

S5-45 GRT RG | Copertura permeabile (45%) | Struttura a griglia · A guida rovesciata

Circolazione dell'aria e drenaggio straordinari | Struttura a griglia e linguette antisollevamento (Hold Down) a guida rovesciata | Consente di sfruttare tutta la larghezza del nastro

S5-45 GRT RG

S5-45 NTP RG | Copertura permeabile (45%) | Con sporgenze arrotondate · A guida rovesciata

Circolazione dell'aria e drenaggio straordinari | Con sporgenze per un miglior grip (superficie di contatto dell'8%) | Consente di sfruttare tutta la larghezza del nastro | Moduli laterali disponibili solo privi di sporgenze

S5 45 NTP RG

S5-39 FRT1 RG | Copertura permeabile (39%) | Friction Top (Design 1)

Circolazione dell'aria e drenaggio straordinari | Dischetti frenanti integrati (in rilievo) aumentano l'attrito della copertura ed offrono un grip dolce | Consente di sfruttare tutta la larghezza del nastro | Moduli laterali privi di sporgenze

S5-39 FRT1 RG

5-33 FRT2 RG | Copertura permeabile (33%) | Friction Top (Design 2)

Copertura permeabile (33% usando completamente FRT2) per circolazione dell'aria e drenaggio straordinari | Dischetti frenanti integrati (piatti) per un grip dolce | Consente di sfruttare tutta la larghezza del nastro | Moduli laterali privi di sporgenze

S5-33 FRT2 RG

S5-45 GRT ST | Copertura permeabile (45%) | Struttura a griglia · Modulo rinforzato

Circolazione dell'aria e drenaggio straordinari | Struttura a griglia | Versione con moduli laterali rinforzati e planari (75 mm/2,9" e 100 mm/3,9") per carichi a trazione superiori

S5-45 GRT ST

S5-45 NTP ST | Copertura permeabile (45%) | Con sporgenze arrotondate · Modulo rinforzato

Circolazione dell'aria e drenaggio straordinari | Con sporgenze per un miglior grip (superficie di contatto dell'8%) | Versione con moduli laterali rinforzati per carichi a trazione superiori | Moduli laterali disponibili solo privi di sporgenze

S5-45 NTP ST

S5-39 FRT1 ST | Copertura permeabile (39%) | Friction Top (Design 1)

Circolazione dell'aria e drenaggio straordinari | Dischetti frenanti integrati (in rilievo) aumentano l'attrito della copertura ed offrono grip dolce | Moduli laterali rinforzati per carichi a trazione superiori | Moduli laterali privi di sporgenze

S5-39 FRT1 ST

S5-33 FRT2 ST | Copertura permeabile (33%) | Friction Top (Design 2) · Modulo rinforzato

Copertura permeabile (33% usando completamente FRT2) per circolazione dell'aria e drenaggio straordinari | Struttura a griglia | Versione con moduli laterali rinforzati a struttura intercalata per carico a trazione superiore

S5-33 FRT2 ST

Ruote dentate

Di varie dimensioni, con foro rotondo o quadrato per il passaggio dell'asse

Linea 5 - Ruote dentate

Profili

Di varie altezze e versioni per il trasporto a scivolo

Linea 5 - Profili

Sponde laterali di contenimento

Di varie altezze per guidare i prodotti sfusi

Linea 5 - Sponde laterali di contenimento

Modulo laterale con cuscinetti a sfera

Per ridurre al minimo l'attrito sul bordo del nastro

Linea 5 - Modulo laterale con cuscinetti a sfera
Combo Belts Teaser DE

Nastri Combo

Progettata per il massimo carico a trazione con raggio di curvatura minimo

Maggiori informazioni

Ulteriori informazioni

  • Ref.no.888-2_1.2_S5.pdf

    Serie 5
    Estratto dal Manuale Tecnico Prolink
