Serie 11

Nastri a curva | Passo 25 mm (0,98")
Nastri per il trasporto di merci leggere (prodotti alimentari ed altro)


Serie 11 – Estratto dal Manuale Tecnico Prolink
Serie 11 - Linee guida

Caratteristiche strutturali

  • Copertura permeabile (45%) per raffreddamento e drenaggio straordinari
  • Costruzione leggera (perni di giunzione di plastica)
  • per raggi di curvatura stretti; minimo: 1,4 x larghezza del nastro
  • Perni di giunzione fissati al modulo esterno, per prevenire deformazioni del nastro ed evitare imperfezioni sul bordi del nastro
  • Per sezioni di trasporto rettilinee e curvilinee
  • Trasmissione di potenza ottimale grazie alle ruote dentate rovesciate all'interno, supporto esterno del nastro realizzato con idler

S11_IT

Dati fondamentali

Passo25 mm (0,98")
Larghezza del nastro min.175 mm (6,9")
Larghezza del nastro max.1000 mm (39,37")
Passi larghezza25 mm (0,98")
Perni di giunzione5 mm (0,2"), in PBT, altri materiali per i perni di giunzione su richiesta

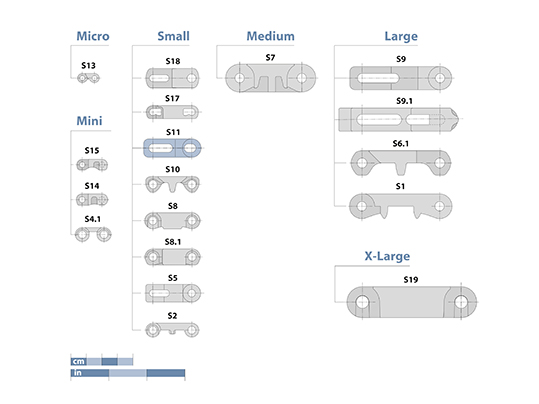

Prolink Series 11 Basic Data

S11-45 GRT | Copertura permeabile (45%) | Struttura a griglia

Copertura permeabile (45%) per consentire circolazione dell'aria e drenaggio straordinari | Struttura a griglia con robusti tappi sostituibili sui bordi del nastro

S11-45-GRT

S11-45 GRT HD | Copertura permeabile (45%) | Struttura a griglia · Linguette antisollevamento (Hold Down)

Copertura permeabile (45%) per consentire circolazione dell'aria e drenaggio straordinari | Struttura a griglia con tappi antisollevamento (Hold Down) sostituibili

S11-45 GRT HD

S11-33 FRT2 | Copertura permeabile (33%) | Friction Top (Design 2)

Copertura permeabile (33% usando completamente FRT2) | Struttura a griglia con Friction Top | Versione con dischetti frenanti integrati, planari (FRT2) per un miglior grip. Distanza minima laterale FRT2: 125 mm (5")/175 mm (7")

S11 FRT2

Ruote dentate/idler

Di varie dimensioni, con foro rotondo o quadrato per il passaggio dell'asse

Linea 11 - Ruote dentate/idler

Profili

Di varie altezze e versioni per il trasporto a scivolo

Linea 11 - Profili
Combo Belts Teaser DE

Nastri Combo

Progettati per il massimo carico a trazione con raggio di curvatura minimo

Ulteriori informazioni

Vidéo Prolink Série 11

Ulteriori informazioni

  • 888 Series 11 EN – Excerpt from Prolink engineering manual

    Serie 11
    Estratto dal Manuale Tecnico Prolink

  • 201 EN – Siegling Prolink Series 11/Combo belts Design guidelines and recommendations for use

    Serie 11 - Serie guida
    N. d'ord. 201 | Ediz. 05/15
