Serie 18

Nastro a curva e a spirale | Passo 25,4 mm (1")
Nastri per il trasporto di materiali leggeri o di peso medio
(prodotti alimentari e di altro genere)

Serie 18 – Estratto dal Manuale Tecnico Prolink

Caratteristiche strutturali

Per sezioni di trasporto rettilinee e curvilinee
Apertura fino al 44 % per una circolazione dell’aria e un drenaggio eccellenti
La stretta struttura a griglia del nastro garantisce una manipolazione sicura anche di piccoli prodotti
Elevata capacità di trazione della curva migliore performance ed affidabilità
Facile da pulire e adatto al trasporto diretto di alimenti
Rigidità laterale superiore per un nastro interamente in plastica

Caratteristiche strutturali

Dati fondamentali

Passo	25,4 mm (1")
Larghezza del nastro min.	149,4 mm (5,88")
Larghezza del nastro max.	1219 mm (48")
Passi in larghezza	12,7 mm (0,5")
Perni di giunzione	4,2 mm (0,17") in plastica (PLX, PP)

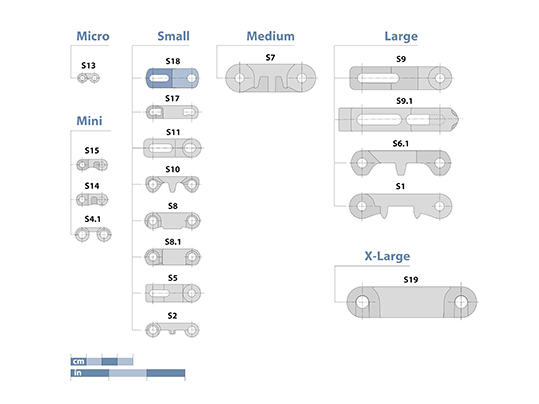

Basic Data Series 18

S18-44 GRT 2.2 | Superficie aperta (44 %) | Struttura a griglia

Superficie aperta (44 %) per una circolazione dell’aria e un drenaggio eccellenti
Superficie di contatto 42 % (apertura massima: 9 x 7,9 mm/0,35 x 0,31")
Struttura a griglia

Prolink S18-44 GRT 2.2

S18-44 GRT 2.2 G | Superficie aperta (44 %) | Struttura a griglia · con Hold Down

Superficie aperta (44 %) per una circolazione dell’aria e un drenaggio eccellenti
Superficie di contatto 42 % (apertura massima: 9 x 7,9 mm/0,35 x 0,31")
Struttura a griglia e linguette antisollevamento (Hold Down Tab)
Consente di sfruttare tutta la larghezza del nastro

Prolink S18-44 GRT 2.2 G

S18-44 HDK 2.2 | Superficie aperta (44 %) | High Deck

Struttura aperta (44 %) per una circolazione dell’aria e un drenaggio eccellenti
Superificie di contatto 42 % (Apertura più grande: 9 x 7,9 mm/0,35 x 0,31 in)
Superificie a forma di griglia aperta
Fattore di collasso (C_c) = 2,2
Possibilità di appoggio sull’intera superificie del nastro

S18-44 HDK 2.2

S18-44 FRT1 2.2 | Superificie aperta 44 % | Friction Top (Design 1)

Superficie aperta (44 %) con inserti gommati integrati (FRT1) per un alto grip
Superficie di contatto 42 % (Apertura piu grande: 9 x 7,9 mm/0,35 x 0,31")
versione standard con moduli laterali privi di gomma (passo 27,5 mm/1,08")
Fattore di collasso (Cc) = 2,2

S18-44-FRT1

S18-44 GRT 1.7 | Superficie aperta (44 %) | Struttura a griglia

Struttura aperta (44 %) per una circolazione dell’aria e un drenaggio eccellenti
Superificie di contatto 42 % (Apertura più grande: 9 x 7,9 mm/0,35 x 0,31 in)
Superificie a forma di griglia aperta
Fattore di collasso (C_c) = 1,7

S18-44 GRT 1.7

S18-44 GRT 2.2/1.7 CW | Superficie aperta (44 %) | Struttura a griglia | Senso orario

Combinazione di alta resistenza meccanica e raggio di curvatura ridotto per curve mono direzionali
Struttura aperta (44 %) per una circolazione dell’aria e un drenaggio eccellenti
Superificie di contatto 42 % (Apertura più grande: 9 x 7,9 mm/0,35 x 0,31 in)
Superificie a forma di griglia aperta
Fattore di collasso (C_c) = 1,7

S18-44 GRT 2.2/1.7 CW

S18-44 GRT 1.7/2.2 CCW | Superficie aperta (44 %) | Struttura a griglia | Senso antiorario

Combinazione di alta resistenza meccanica e raggio di curvatura ridotto per curve mono direzionali
Struttura aperta (44 %) per una circolazione dell’aria e un drenaggio eccellenti
Superificie di contatto 42 % (Apertura più grande: 9 x 7,9 mm/0,35 x 0,31 in)
Superificie a forma di griglia aperta
Fattore di collasso (C_c) = 1,7

S18-44 GRT 1.7/2.2 CCW

Ruote dentate

Di varie dimensioni, con foro rotondo o quadrato per il passaggio dell'asse

Prolink S18 Sprocket
