Serie 19

Caratteristiche di costruzione

• Le maglie di rinforzo in acciaio (REL) nelle aree di carico massimo garantiscono la massima capacità di carico per i campi di applicazione più gravosi
• Gli speciali inserti di protezione riducono l'usura ai carichi puntuali e aumentano la durata
• La costruzione del pignone per impieghi gravosi consente la massima stabilità e un supporto sicuro in presenza di carichi estremi
• I perni in acciaio e l'esclusivo concetto di occhiello passante garantiscono un funzionamento silenzioso e regolare con un allungamento minimo, anche su lunghe distanze
• Elementi modulari in acciaio e fermi ruota regolabili consentono la massima adattabilità alle esigenze individuali
• Componenti ridotti e componenti del pignone divisi consentono una manutenzione rapida e semplice e tempi di inattività minimi
• L'elevata conducibilità elettrica garantisce un funzionamento sicuro senza accumuli elettrostatici

Dati di base

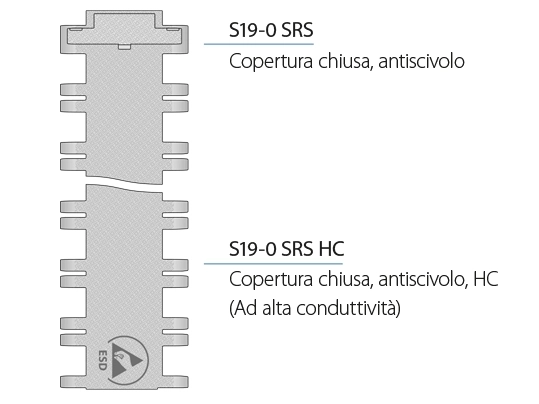

S19-0 SRS HC

• Superficie chiusa
• Resistente allo scivolamento
• Altamente conduttivo

S19-0 SRS

• Superficie chiusa
• Resistente allo scivolamento

Telaio in acciaio

• Struttura in acciaio per una trasmissione affidabile della potenza
• Alta rigidità e scorrevolezza grazie al perno della cerniera con Ø 8 mm
• Resistenza alla corrosione particolarmente buona grazie alla struttura in acciaio inox

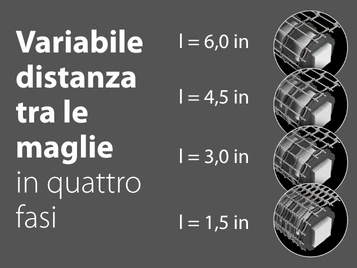

• Densità variabile della struttura per una costruzione della cinghia in funzione del carico
• Minimizzazione del peso della cinghia e dei costi energetici della trasmissione

Pignoni

• Innovativa costruzione delle ruote dentate con pignone a doppio effetto per una migliore area di applicazione della forza
• Struttura solida con elevata riserva di usura
• Ingaggio dei denti profondo in tutte le cerniere per le merci pesanti
• Può essere montato completamente sull'albero motore
• Disponibile anche in versione divisa per facilitare l'installazione senza smontare l'albero
• Pignoni lavorati, che consentono di ottenere dimensioni individuali

Fermo ruota

• Fermi ruota regolabili per una presa sicura
• Adattabili alle esigenze specifiche del cliente (forma, altezza e angolo regolabili)
• Posizionabili singolarmente
• Molto resistenti grazie al collegamento diretto ai perni della cerniera

Inserti di protezione

• Inserti di protezione per ridurre al minimo l'usura del nastro
• Per equipaggiare le aree di contatto con le ruote e altre aree del nastro particolarmente sollecitate
• Aumentano la superficie di contatto con materiale altamente resistente all'usura
