Serie 4.1

Für den Transport leichter bis mittelschwerer Güter im Food- und Nonfood-Bereich. Die kleine Teilung erlaubt kleine Umlenkungen auch mit Messerkanten.

Serie

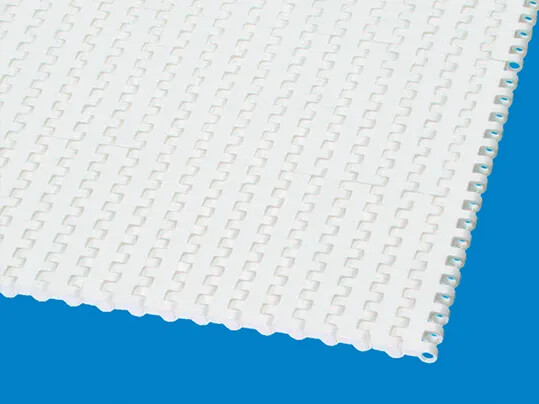

S4.1-0 FLT

S4.1-0 FLT

Geschlossene, glatte Oberfläche

Typenprogramm

MaterialienPEPE-MDPPPOMPOM-MD
FarbenWT/UC/BLBLWT/BLWT/BLBL
Durchlässigkeit [%]00000
Zulässige Zugkraft[N/mm (lb/ft)]3 (206) 3 (206) 5 (343)10 (685)10 (685)
Gewicht[kg/m² (lb/ft²)]5,1 (1,0)5,9 (1,2)4,6 (0,9) 7,1 (1,5)7,9 (1,6)



WT = Weiß
BL = Blau
UC = Farblos

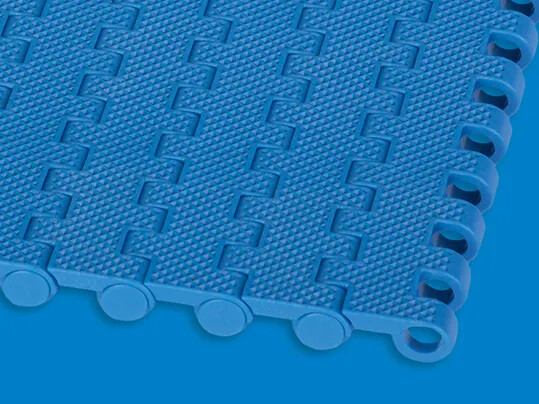

S4.1-0 NPY

S4.1-0 NPY

Geschlossene Oberfläche mit negativer Pyramidenstruktur

Typenprogramm

MaterialienPEPPPOM
FarbenBLBLBL
Durchlässigkeit [%]000
Zulässige Zugkraft[N/mm (lb/ft)]3 (206)5 (343) 10 (685)
Gewicht[kg/m² (lb/ft²)]5,1 (1,0) 4,6 (0,9)7,1 (1,5)



BL = Blau

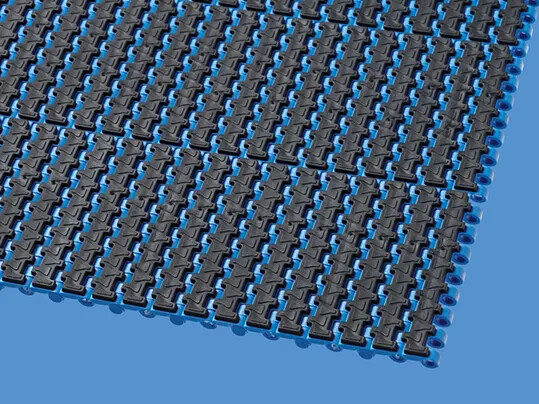

S4.1-0 FRT1

S4.1-0 FRT1

Geschlossene Oberfläche, mit Friction Top

Typenprogramm

MaterialienPE (R8)PP (R7)POM (R6)
FarbenWT (BG)BL (BK)/WT (BG)BL (BK)
Durchlässigkeit [%]000
Zulässige Zugkraft[N/mm (lb/ft)]3 (206) 5 (343)10 (685)
Gewicht[kg/m² (lb/ft²)]6,1 (1,2)5,9 (1,2)8,5 (1,7)



WT = Weiß
BG = Beige
BL = Blau
BK = Schwarz

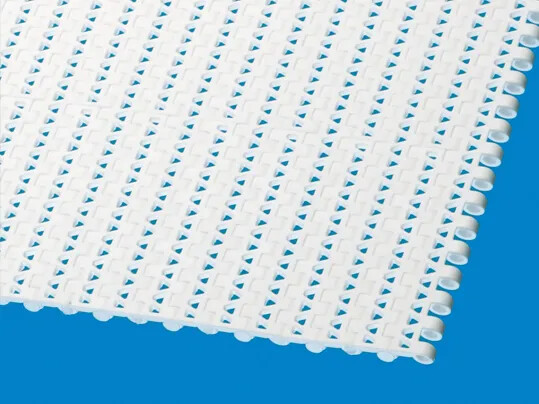

S4.1-21 FLT

S4.1-21 FLT

Durchlässige, glatte Oberfläche

Typenprogramm

MaterialienPEPPPOMPA-HT
FarbenWT/UC/BLWT/BLWT/BLBK
Durchlässigkeit [%]21212121
Zulässige Zugkraft[N/mm (lb/ft)]3 (206) 5 (343)10 (685)10 (685)
Gewicht[kg/m² (lb/ft²)]4,5 (0,9)4,1 (0,8)6,5 (1,3)6,3 (1,3)



WT = Weiß
BL = Blau
BK = Schwarz
UC = Farblos

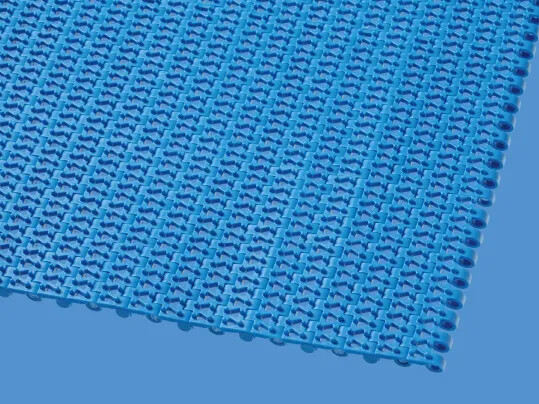

S4.1-21 NTP

S4.1-21 NTP

Durchlässige Oberfläche, mit Rundnoppen; Version ohne Rundnoppen im Randbereich erhältlich (25 mm eingerückt)

Typenprogramm

MaterialienPEPPPOM
FarbenBLWTBL
Durchlässigkeit [%]212121
Zulässige Zugkraft[N/mm (lb/ft)]3 (206)5 (343)10 (685)
Gewicht[kg/m² (lb/ft²)]4,6 (0,9)4,2 (0,9)6,6 (1,3)



WT = Weiß
BL = Blau

Weitere Informationen

  • Best.-Nr.888-1_1.2_S4.1.pdf

    Serie 4.1
    Auszug aus Prolink Technisches Handbuch

Eigenschaften

Eigenschaften Serie 4.1

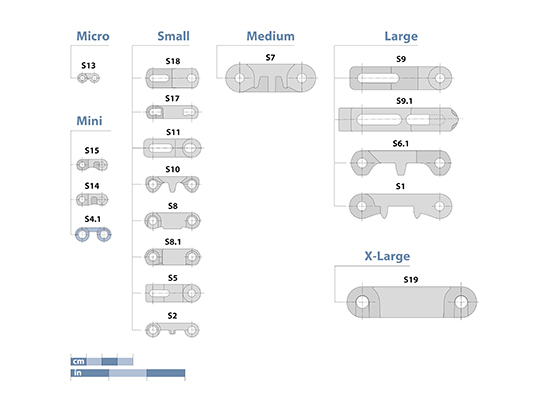

Teilung
14 mm (0,55")

Bandbreite minimal
25 mm (1")

Breitenstufung
In Schritten von 12,5 mm (0,5")

Kupplungsstäbe
5 mm (0,2") aus Kunststoff (PE, PP, PBT)

Zahnräder

Zahnradgröße20253040603/411.251.52.5bD0A
[Anzahl Zähne][mm][mm][mm][mm][mm]["]["]["]["]["][mm] ["][mm] ["][mm] ["]
10RD/SQ     RD    25 (1.0) 47 (1.8)19 (0.7)
12 RD/SQ    RD/SQ   25 (1.0) 56 (2.2)24 (0.9)
14 SQ    SQ   38 (1.5) 65 (2.6)28 (1.1)
18 RD/SQ SQ  RDRDSQ 38 (1.5) 83 (3.3) 37 (1.5)
19 SQ     SQ   38 (1.5) 88 (3.5)40 (1.6)
26   SQSQ   SQSQ38 (1.5) 120 (4.7)55 (2.2)
35 RDRDSQSQ RDRDSQSQ38 (1.5) 161 (6.3)76 (3.0)

RD = Wellenform rund
SQ = Wellenform quadratisch
A = Abstand Wellenmitte/Oberkante Abtragung
D0 =Teilkreisdurchmesser
b = Breite

Series 4.1 - Zahnräder
