Serie 5

Kurven- und Spiralbänder | Teilung 25 mm (0,98 in)
Bänder für den Transport leichter bis mittelschwerer Güter (Lebensmittel und andere)


Serie 5 – Auszug aus Prolink Technisches Handbuch

Konstruktionsmerkmale

  • für gerade und kurvige Förderstrecken
  • Durchlässigkeit bis zu 45 % für eine hervorragende Luftzirkulation und Drainage
  • Kupplungsstäbe aus rostfreiem Edelstahl für große Lasten und eine hohe Quersteifigkeit, weniger Bandunterstützungen und eine ebene Kurvenlage
  • kein Hängenbleiben an den Bandkanten dank sicherer Befestigung der Kupplungsstäbe

Serie 5 - Konstruktionsmerkmale

Grundlegende Daten

Teilung25 mm (0,98 in)
Bandbreite min.100 mm (3,9 in), 175 mm (6,9 in) für S5 ST
Breitenstufungen25 mm (0,98 in
Kupplungsstäberostfreier Edelstahl

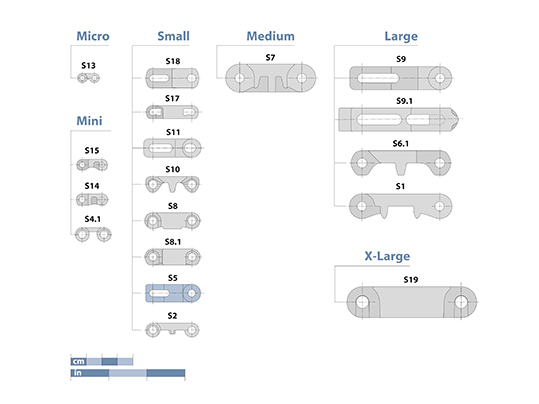

Prolink Serie 5 Basic Data

S5-45 GRT | durchlässige (45 %) Oberfläche | Gitterstruktur

Durchlässige (45 %) Oberfläche für hervorragende Luftzirkulation und Drainage | Gitterstruktur

S5-45 GRT

S5-45 NTP | durchlässige (45 %) Oberfläche | mit Rundnoppen

Durchlässige (45 %) Oberfläche für hervorragende Luftzirkulation und Drainage | Gitterstruktur mit 3,0 mm (0,12 in) hohen Noppen und Kontaktfläche von 8 % | Seitenmodule ohne Noppen

S5-45 NTP

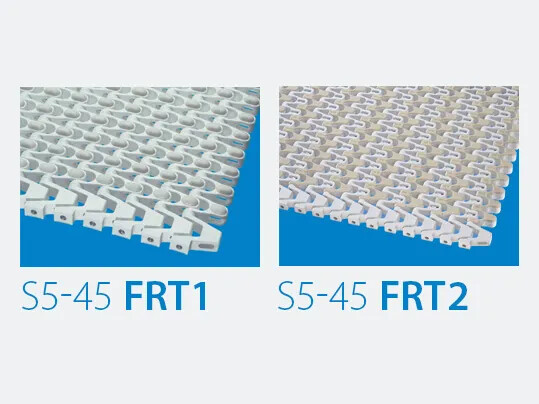

S5-39 FRT1 | durchlässige (39 %) Oberfläche | Friction Top (Design 1)

Hervorragende Luftzirkulation und Drainage | integrierte Friction Pads (erhöht) vergrößern die Oberflächenreibung und bieten eine sanfte Haftung | Seitenmodule ohne Friction Top Oberfläche

S5-39 FRT1

S5-33 FRT2 | durchlässige (33 %) Oberfläche | Friction Top (Design 2)

Durchlässige Oberfläche (33 % bei Komplettanwendung von FRT2) für hervorragende Luftzirkulation und Drainage | integrierte Friction Pads (flach) für eine sanfte Haftung

S5-33 FRT2

S5-45 GRT G | durchlässige (45 %) Oberfläche | Gitterstruktur · geführt

Hervorragende Luftzirkulation und Drainage | Gitterstruktur und Hold Down Tabs | ermöglicht Ausnutzung der gesamten Bandbreite

S5-45 GRT G

S5-45 NTP G | durchlässige (45 %) Oberfläche | mit Rundnoppen · geführt

Hervorragende Luftzirkulation und Drainage | mit Noppen für verbesserte Mitnahme (Kontaktfläche von 8 %) | ermöglicht Ausnutzung der gesamten Bandbreite | Seitenmodule nur ohne Noppen erhältlich

S5-45 NTP G

S5-39 FRT1 G | durchlässige (39 %) Oberfläche | Friction Top (Design 1)

Hervorragende Luftzirkulation und Drainage | integrierte Friction Pads (erhöht) vergrößern die Oberflächenreibung und bieten eine sanfte Haftung | ermöglicht Ausnutzung der gesamten Bandbreite | Seitenmodule ohne Noppen

S5-39 FRT1 G

S5-33 FRT2 G | durchlässige (33 %) Oberfläche | Friction Top (Design 2)

Durchlässige Oberfläche (33 % bei Komplettanwendung von FRT2) für hervorragende Luftzirkulation und Drainage | integrierte Friction Pads (flach) für sanfte Haftung | ermöglicht Ausnutzung der gesamten Bandbreite | Seitenmodule ohne Noppen

S5-33 FRT2 G

S5-45 GRT RG | durchlässige (45 %) Oberfläche | Gitterstruktur · außen geführt

Hervorragende Luftzirkulation und Drainage | Gitterstruktur und von außen geführte Hold Down Tabs | ermöglicht Ausnutzung der gesamten Bandbreite

S5-45 GRT RG

S5-45 NTP RG | durchlässige (45 %) Oberfläche | mit Rundnoppen · außen geführt

Hervorragende Luftzirkulation und Drainage | mit Noppen für verbesserte Mitnahme (Kontaktfläche von 8 %) | ermöglicht Ausnutzung der gesamten Bandbreite | Seitenmodule nur ohne Noppen erhältlich

S5 45 NTP RG

S5-39 FRT1 RG | durchlässige (39 %) Oberfläche | Friction Top (Design 1)

Hervorragende Luftzirkulation und Drainage | integrierte Friction Pads (erhöht) vergrößern die Oberflächenreibung und bieten eine sanfte Haftung | ermöglicht Ausnutzung der gesamten Bandbreite | Seitenmodule ohne Noppen

S5-39 FRT1 RG

S5-33 FRT2 RG | durchlässige (33 %) Oberfläche | Friction Top (Design 2)

Durchlässige Oberfläche (33 % bei Komplettanwendung von FRT2) für hervorragende Luftzirkulation und Drainage | integrierte Friction Pads (flach) für sanfte Haftung | ermöglicht Ausnutzung der gesamten Bandbreite | Seitenmodule ohne Noppen

S5-33 FRT2 RG

S5-45 GRT ST | durchlässige (45 %) Oberfläche | Gitterstruktur · verstärkt

Hervorragende Luftzirkulation und Drainage | Gitterstruktur | Ausführung mit verstärkten, flächigen Seitenmodulen (75 mm/2,9 in und 100 mm/3,9 in) für höhere Zugbelastungen

S5-45 GRT ST

S5-45 NTP ST | durchlässige (45 %) Oberfläche | mit Rundnoppen · verstärkt

Hervorragende Luftzirkulation und Drainage | mit Noppen für verbesserte Mitnahme (Kontaktfläche von 8 %) | Ausführung mit verstärkten Seitenmodulen für höhere Zugbelastungen | Seitenmodule nur ohne Noppen erhältlich

S5-45 NTP ST

S5-39 FRT1 ST | durchlässige (39 %) Oberfläche | Friction Top (Design 1)

Hervorragende Luftzirkulation und Drainage | integrierte Friction Pads (erhöht) vergrößern die Oberflächenreibung und bieten sanfte Haftung | verstärkte Seitenmodule für höhere Zugbelastungen | Seitenmodule ohne Noppen

S5-39 FRT1 ST

S5-33 FRT2 ST | durchlässige (33 %) Oberfläche | Friction Top (Design 2) · verstärkt

Durchlässige Oberfläche (33 % bei Komplettanwendung von FRT2) für hervorragende Luftzirkulation und Drainage | Gitterstruktur | Ausführung mit verstärkten Seitenmodulen im Ziegelverbund für höhere Zugbelastung

S5-33 FRT2 ST

Zahnräder

in verschiedenen Größen mit runder oder quadratischer Achsaufnahme

Serie 5 - Zahnräder

Profile

in verschiedenen Höhen und Ausführungen für die Steigförderung

Serie 5 - Profile

Seitenplatten

in verschiedenen Höhen zum Führen von Schüttgütern

Serie 5 - Seitenplatten

Seitenmodul mit Kugellager

zur Minimierung der Reibung an der Bandkante

Serie 5 - Seitenmodul mit Kugellager
Combo Belts Teaser DE

Combo Bänder

Ausgelegt für höchste Zugbelastung mit minimalem Kurvenradius

mehr informationen

Weitere Informationen

  • 888 Serie 5 DE – Auszug aus Prolink technisches Handbuch

    Serie 5
    Auszug aus Prolink Technisches Handbuch
