Serie 1

Für den Transport mittelschwerer und schwerer Güter in industriellen Anwendungen.

Serie

S1-0 FLT

S1-0 FLT

Geschlossene, glatte Oberfläche

Typenprogramm

MaterialienPEPPPOM
FarbenWTWT/ATWT/AT
Durchlässigkeit [%]000
Zulässige Zugkraft [N/mm (lb/ft)]18 (1233)30 (2055)40 (2740)
Gewicht[kg/m² (lb/ft²)]10,1 (2,1)9,4 (1,9)14,4 (3,0)



WT = Weiß
AT = Anthrazit

S1-18 FLT

S1-18 FLT

Durchlässige, glatte Oberfläche

Typenprogramm

MaterialienPEPPPOM
FarbenWTWTWT
Durchlässigkeit [%]181818
Zulässige Zugkraft [N/mm (lb/ft)]18 (1233)30 (2055)40 (2740)
Gewicht[kg/m² (lb/ft²)]8,8 (1,8)8,2 (1,7)12,7 (2,6)



WT = Weiß

S1-0 NSK

S1-0 NSK

Geschlossene Oberfläche, mit Antirutschstruktur

Typenprogramm

MaterialienPE PPPOMPOM-HC
Farben  AT/YLAT
Durchlässigkeit [%]0000
Zulässige Zugkraft [N/mm (lb/ft)]18 (1233)30 (2055)40 (2740)40 (2740)
Gewicht[kg/m² (lb/ft²)]11,2 (2,3)10,4 (2,1)16,0 (3,3)16,0 (3,3)



AT = Anthrazit
YL = Gelb

S1-0 FRT

S1-0 FRT

Geschlossene Oberfläche, mit Friction Top

Typenprogramm

MaterialienPEPPPOM
Farben  WT
Durchlässigkeit [%]000
Zulässige Zugkraft[N/mm (lb/ft)]18 (1233)30 (2055)40 (2740)
Gewicht[kg/m² (lb/ft²)]10,1 (2,1)9,4 (1,9)14,4 (3,0)



WT = Weiß

Weitere Informationen

  • Best.-Nr.888-1_1.2_S1.pdf

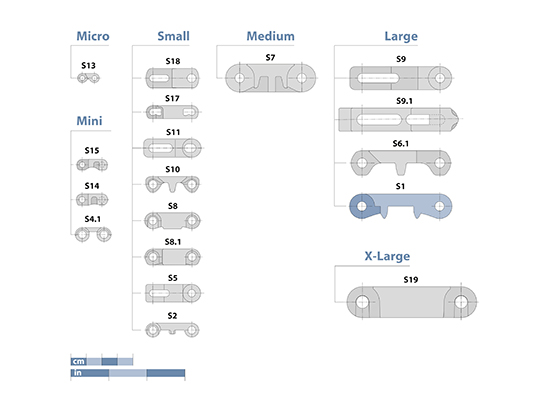

    Serie 1
    Auszug aus Prolink Technisches Handbuch

Eigenschaften

Eigenschaften Serie 1

Teilung
50 mm (2")

Bandbreite minimal
50 mm (2")
250 mm (9,8")* für Bänder mit FRT
Struktur (Randmodule nur ohne FRT
Struktur erhältlich)

Breitenstufung
In Schritten von 10 mm (0,4")

Kupplungsstäbe
aus Kunststoff (PE, PP, POM), als Sonderausführung aus rostfreiem Stahl

Zubehörteile

Zubehörteile für Serie 1

Profile
25, 50, 75, 100 mm (1, 2, 3, 4 in) Höhe
ab h ≥ 50 mm (2 in) auch gebogen

Seitenplatten
25, 50, 75, 100 mm (1, 2, 3, 4 in) Höhe

Serie 1 - Zubehörteile

Zahnräder

Zahnradgröße253040608011.52.5bD0A
[Anzahl Zähne][mm][mm][mm][mm][mm]["]["]["][mm] ["][mm] ["][mm] ["]
6RDSQ RDSQ40 (1.6)100 (3.9)42 (1.7)
8RDSQ SQ RDSQ40 (1.6)131 (5.2)57 (2.2)
10RDRDSQ SQ RDSQ40 (1.6)162 (6.4) 73 (2.9)
12SQ SQ SQ SQSQ40 (1.6)193 (7.6) 89 (3.5)
16SQ SQ SQ SQ40 (1.6)256 (10.0) 120 (4.7)

RD = Wellenform rund
SQ = Wellenform quadratisch
A = Abstand Wellenmitte/Oberkante Abtragung
D0 = Teilkreisdurchmesser
b = Breite

Series 1 - Zahnräder
