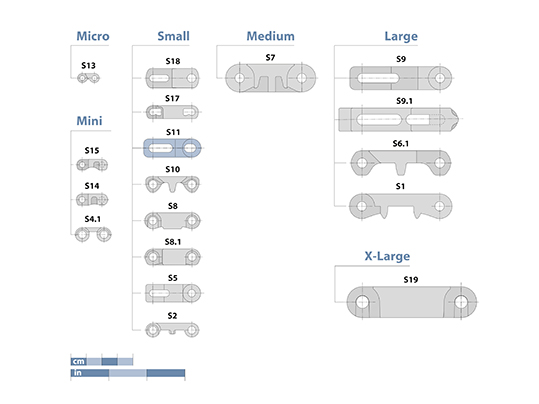

Serie 11

Kurvenband für enge Kurvenradien für leichte Güter im Food- und Nonfood-Bereich.

Serie

S11-45-GRT

S11-45 GRT

Durchlässige (45 %), gitterförmige Oberfläche
mit auswechselbaren Caps

Typenprogramm*

MaterialienPPPOM-CRPA
FarbenWT/BLWT/BLBL
Durchlässigkeit [%]454545
Zulässige Zugkraft[N/mm (lb/ft)] (Geraden)9 (617)15 (1028)15 (1028)
Zulässige Zugkraft[N (lb)] (Kurven)600 (135)1000 (225)1000 (225)
Gewicht [kg/m² (lb/ft²)]4,7 (1,0)6,7 (1,4)5,7 (1,2)


*Auch mit integrierten Friction Pads für verbesserte Mitnahme (mindestens 82 mm (3,2 in)eingerückt) lieferbar

WT = Weiß
BL = Blau

S11-45-GRT-HD

S11-45 GRT HD

Durchlässige (45 %), gitterförmige Oberfläche
mit auswechselbaren Hold Down Caps

Typenprogramm*

MaterialienPPPOM-CRPA
FarbenWT/BLWT/BLBL
Durchlässigkeit [%]454545
Zulässige Zugkraft[N/mm (lb/ft)] (Geraden)9 (617)15 (1028)15 (1028)
Zulässige Zugkraft[N (lb)] (Kurven)600 (135)1000 (225)1000 (225)
Gewicht [kg/m² (lb/ft²)](Stäbe aus Edelstahl)4,7 (1,0)6,7 (1,4) 5,7 (1,2)


*Auch mit integrierten Friction Pads für verbesserte Mitnahme (mindestens 82 mm (3,2 in)eingerückt) lieferbar

WT = Weiß
BL = Blau

S11-45 FRT2

S11-45 FRT2

Durchlässige (33 %) Oberfläche,
große, flache Friction Top Einsätze


Typenprogramm*

MaterialienPP (R7)
FarbenWT (BG), BL (BG), BL (BK)
Durchlässigkeit [%]33
Zulässige Zugkraft[N/mm (lb/ft)] (Geraden)9 (617)
Zulässige Zugkraft[N (lb)] (Kurven)600 (135)
Gewicht [kg/m² (lb/ft²)](Stäbe aus Edelstahl)6,1 (1,2)




WT = Weiß
BL = Blau
BG = Beige

Combo Belts Teaser DE

Combo Bänder

Ausgelegt für höchste Zugbelastung mit minimalem Kurvenradius

MEHR INFORMATIONEN

Weitere Informationen

  • Best.-Nr.888-1_1.2_S11.pdf

    Serie 11
    Auszug aus Prolink Technisches Handbuch

  • 201 S11 Guidelines DE

    Serie 11 - Guidelines
    Best.-Nr. 201 | Ausgabe 05/15

Eigenschaften

Eigenschaften Serie 11

Teilung
25 mm (1")

Bandbreite minimal
175 mm (6,9")

Breitenstufung
In Schritten von 25 mm (1")

Kupplungsstäbe
5 mm (0,2 in), aus PBT.
Weitere Werkstoffe auf Anfrage

Kurvengeometrie/Farbcode


Hier können Sie die Grafik in hoher Auflösung herunterladen.

Minimaler Kurveninnenradius = 1,4 x Bandbreite, minimale Länge der geraden Einlauf-/Auslaufstrecke vor/nach der Kurve = 2 x Bandbreite.

  • die blaue Bandkante muss in der letzten Kurve vor dem Antrieb am Außenradius laufen
  • die weiße Bandkante muss in der letzten Kurve am Innenradius laufen

Zubehörteile

Zubehörteile für Serie 11

Profile
25, 50 mm (1, 2") Höhe

Zubehörteile für Serie 11

Caps
Verschleißfeste, auswechselbare Caps an den Bandkanten

Serie 11 - Caps

Hold Down Caps
Verschleißfeste, auswechselbare Hold Down Caps an den Bandkanten zur Bandführung unterhalb der Förderebene

Serie 11 - Hold Down Caps

Friction Pads
Integrierte Friction Pads für verbesserte Mitnahme (mindestens 82 mm (3,2") eingerückt)

Serie 11 - Friction Pads

Zahnräder

Zahnradgröße2530400.7511.251.5bD0ADi
[Anzahl Zähne][mm][mm][mm]["]["]["]["][mm] ["][mm] ["][mm] ["][mm] ["]
6RD 25 (1.0)50 (2.0)19 (0.7)32 (1.3)
9RD / SQRD / SQRD / SQRD / SQ 25 (1.0)73 (2.9)30 (1.2)56 (2.2)
11RDRDSQRDRD SQ25 (1.0)88 (3.5)38 (1.5)72 (2.8)
12RD / SQRDRD / SQRD / SQRDRD / SQ25 (1.0)96 (3.8)42 (1.7)80 (3.1)
16RDRDRD / SQRDRDRD / SQ25 (1.0)127 (5.0)57 (2.2)112 (4.4)
18RDRDRD / SQRDRDRD / SQ25 (1.0)143 (5.6)65 (2.6)128 (5.0)
20RDRDRD / SQRDRDRD / SQ25 (1.0)159 (6.2)73 (2.9)144 (5.7)


RD = Wellenform rund
SQ = Wellenform quadratisch
b = Breite Zahnrad
D0 = Teilkreisdurchmesser
Di = Außendurchmesser Umlenkrolle
A = Abstand Wellenmitte/Oberkante Abtragung
DR = Zweireihiges Zahnrad

Series 11 Sprockets DE

Series 11 Idlers

Einsatz von Zahnrädern und Umlenkrollen

Optimale Krafteinleitung durch nach innen versetzte Zahnräder

Einsatz von Zahnrädern und Umlenkrollen
