シリーズ 6.1

直進ベルト l ピッチ50ミリ(1.97インチ)
食品、一般用中〜重荷重ベルト


Siegling Prolink – エンジニアリングマニュアル

デザイン特徴

  • 表面に残留物が残りにくい幅の広いモジュールと長穴
  • 幅の広いオープンヒンジとベルト下面全体にわたる平坦な溝によりさらなる清掃のしやすさを追求
  • より優れた耐カット性を備えた材質も用意
  • スプロケットの特殊設計により優れたかみ合いと高いベルト伝達力を実現

Design characteristics JA

基本データ

ピッチ 50 ミリ(1.97 インチ)
ベルト最小横幅40 ミリ(1.57 インチ)-
横幅増大定数20 ミリ(0.8 インチ)
ヒンジピンプラスチック製( PE、PP、POM-MD、PBT)

Prolink Series 6.1 Basic Data JP

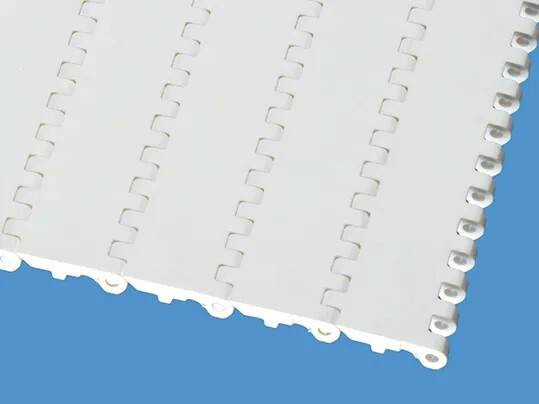

S6.1-0 FLT | 開口率0 % | フラットトップ

  • 平滑表面クローズドタイプ
  • フラットトップ表面
  • 洗浄が簡単

S6.1-0 FLT

S6.1-0 NTP | 開口率0 % | ナブトップ(丸鋲)

  • 丸鋲表面クローズドタイプ
  • 接触表面6% ベルト
  • ナブトップ表面は湿気のある粘着質の搬送物の粘着を防ぎます
  • 洗浄が簡単

S6.1-0 NTP

S6.1-0 CTP | 開口率0 % | コーントップ(円錐鋲)

  • 円錐鋲表面クローズドタイプ
  • コーントップ表面パターンでグリップ力アップ
  • 洗浄が簡単

S6.1-0 CTP

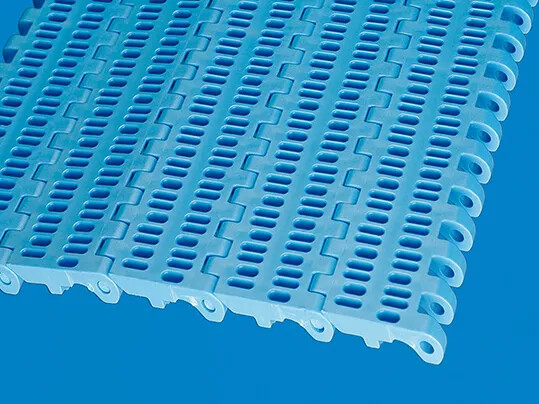

S6.1-21 FLT | 開口率21 % | フラットトップ

  • オープンタイプ(開口率21 %)は通気性と排水性に優れています
  • 接触表面58%(最大開口:1.9 x 11ミリ / 0.07 x 0.43 インチ)
  • 平滑表面
  • 洗浄が簡単

S6.1-21 FLT

S6.1-23 FLT | 開口率23 % | フラットトップ

  • オープンタイプ(開口率23%)は通気性と排水性に優れています
  • 接触表面61%(最大開口:4.3 x 9.3ミリ / 0.17 x 0.37インチ)
  • 平滑表面
  • 洗浄が簡単

S6.1-23 FLT

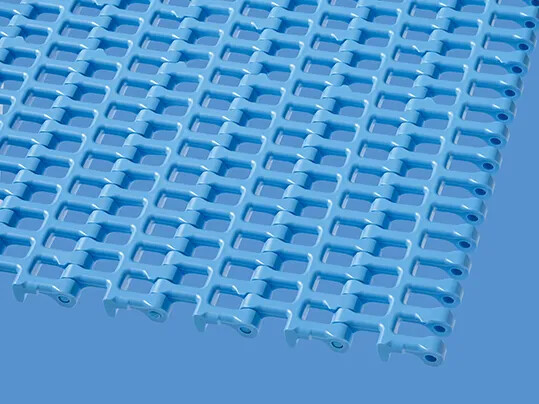

S6.1-36 FLT | 開口率36 % | フラットトップ

  • オープンタイプ(開口率36%)は通気性と排水性に優れています
  • 接触表面20%(最大開口:11.8 x15.2 ミリ / 0.46 x 0.6 インチ)
  • 平滑表面
  • 洗浄が簡単

S6.1-36 FLT

スプロケット

円型または四角のスプロケットボアと、各種サイズから選べます

Series 6.1 - Sprockets

プロファイル

ご使用条件に応じて各種高さやデザインから選べます

Series 6.1 - Profiles

サイドガード

各種搬送物に対応した高さから選べます

Series 6.1 - Side guards

ホールドダウンタブ

ガイド力強化ホールドダウンタブ

Series 6.1 - Hold Down Tabs

ピンリテーナーローラー

ロープレッシャーでのアキュムレーション用途コンベア向け

 S6_PRR

Prolink Series 6.1 - Video

追加情報

  • 888 JP – Siegling Prolink エンジニアリング マニュアル

    Siegling Prolink エンジニアリングマニュアル
    カタログ番号 888-21 | JA
