シリーズ 11

軽重量の食品用、非食品用

シリーズ

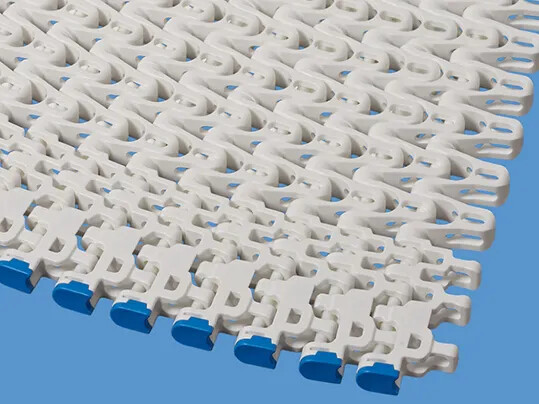

S11-45-GRT

S11-45 GRT

開口型の格子状表面(開口率45 %)。
交換式キャップ付き。

製品プログラム*

材質PPPOM-CRPA
WT/BLWT/BLBL
開口面 [%]454545
許容ベルト張力 [N/mm (lb/ft)] (直進)9 (617)15 (1028)15 (1028)
許容ベルト張力 [N (lb)] (カーブ)600 (135)1000 (225)1000 (225)
質量 [kg/m2 (lb/ft2)] (ステンレススチールピン)4.7 (1.0)6.7 (1.4)5.7 (1.2)


*(利用できる) フリクションパッドを一体化してグリップ力を向上(最小インデント82 mm (3.2 in))

WT = 白
BL = 青

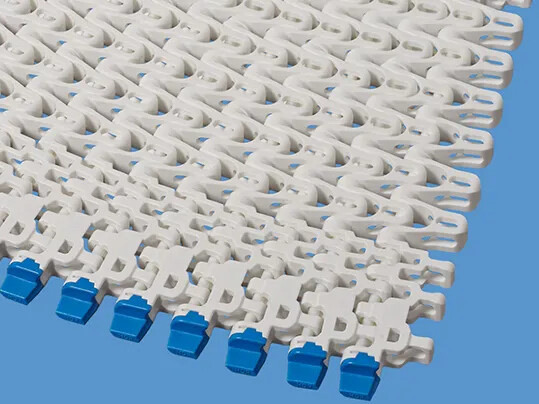

S11-45-GRT-HD

S11-45 GRT HD

開口型の格子状表面(開口率45 %)。
交換式ホールドダウンキャップ付き。

製品プログラム*

材質PPPOM-CRPA
WT/BLWT/BLBL
開口面 [%]454545
許容ベルト張力 [N/mm (lb/ft)] (直進)9 (617)15 (1028)15 (1028)
許容ベルト張力 [N (lb)] (カーブ)600 (135)1000 (225)1000 (225)
質量 [kg/m2 (lb/ft2)] (ステンレススチールピン)4.7 (1.0)6.7 (1.4) 5.7 (1.2)


*(利用できる) フリクションパッドを一体化してグリップ力を向上(最小インデント82 mm (3.2 in))

WT = 白
BL = 青

Combo Belts Teaser JA

高いベルト張力を伴った小半径カーブベルト

詳細情報

製品カタログ

  • Ref.no.888-2_1.2_S11.pdf

    シリーズ11

  • 201 S11 Guidelines EN

    シリーズ 11 - Guidelines
    Ref. No. 201 | Issue 05/15 | EN

一般的なプロパティ

一般的なプロパティ シリーズ 11

ピッチ
25 mm (1 in)

最小ベルト幅
175 mm (6.9 in)

幅増分
ベルト幅増加単位 25 mm (1 in)

ヒンジピン
5 mm (0.2 in)、PBT製。別の材質が必要な場合はお問い合わせください。

レイアウト要件/カラーコーディング


高解像度画像はこちらからダウンロードできます。

最小カーブ半径(内径) = ベルト幅×1.4。
カーブ前後の送り込み/
送り出しの直進部の長さ = ベルト幅×2

  • 駆動部前の最後のカーブは、青色のベルトエッジが外側に来るようにセットします。
  • 最後のカーブは、白色のベルトエッジが内側に来るようにセットします

アクセサリー

アクセサリー

プロファイル
高さ 25.50mm (1.2 in)

プロファイル

キャップ
ベルトエッジのキャップは丈夫で交換可能

series 11 - caps JP

ホールドダウンキャップ
ガイド付きタイプのベルトエッジは、耐久性のある交換式ホールドダウンキャップ構造

series 11 - hold down caps JP

フリクショントップ
フリクションパッドを一体化してグリップ力を向上(最小インデント82 mm (3.2 in))

series 11 - friction pads JP

スプロケット

スプロケットサイズ2530400.7511.251.5bD0ADi
[歯数][mm][mm][mm]["]["]["]["][mm] ["][mm] ["][mm] ["][mm] ["]
6RD 25 (1.0)50 (2.0)19 (0.7)32 (1.3)
9RD / SQRD / SQRD / SQRD / SQ 25 (1.0)73 (2.9)30 (1.2)56 (2.2)
11RDRDSQRDRD SQ25 (1.0)88 (3.5)38 (1.5)72 (2.8)
12RD / SQRDRD / SQRD / SQRDRD / SQ25 (1.0)96 (3.8)42 (1.7)80 (3.1)
16RDRDRD / SQRDRDRD / SQ25 (1.0)127 (5.0)57 (2.2)112 (4.4)
18RDRDRD / SQRDRDRD / SQ25 (1.0)143 (5.6)65 (2.6)128 (5.0)
20RDRDRD / SQRDRDRD / SQ25 (1.0)159 (6.2)73 (2.9)144 (5.7)

Series 11
Series 11

RD = 丸軸型
SQ = 角軸型

b = スプロケット幅
D0 = ピッチ円径
Di = アイドラー外径
A = 軸中心~ベルト下面(支持材上面)間距離
DR = ダブルロウスプロケット

スプロケットとアイドラーのレイアウト

スプロケットが内側にオフセットしているので力が理想的に伝わる

sprocket and idler layout jp
