シリーズ 3

Medium-duty belt for food and non-food applications. Easy-to-clean, open-hinge design.

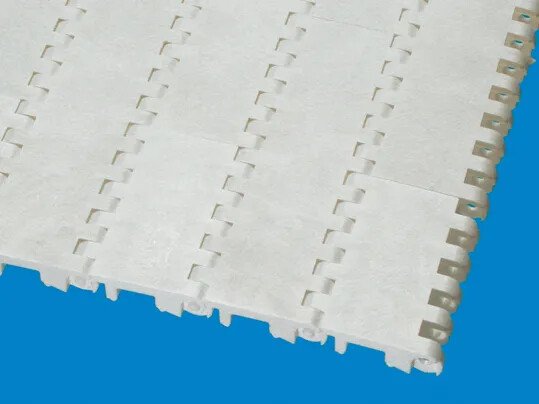

S3-0 FLT

クローズタイプの平滑な表面

製品プログラム

材質	PE	PP	POM
色	WT	WT/BL
開口面 [%]	0	0	0
許容ベルト張力 [N/mm (lb/ft)]	6 (411)	12 (822)	16 (1096)
重量 [kg/m² (lb/ft²)]	7.5 (1.5)	7.1 (1.5)	10.1 (2.1)

WT = 白
BL = 青

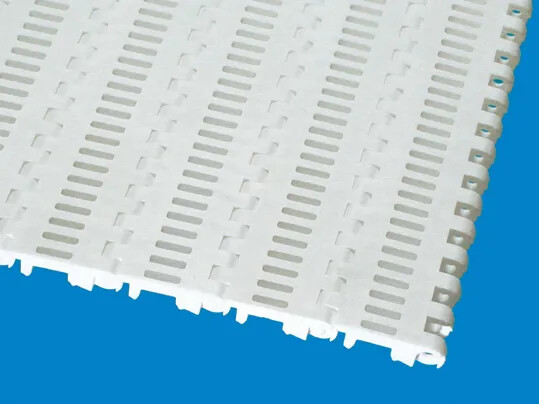

S3-16 FLT

Smooth surface with open area

製品プログラム

材質	PE	PP	POM
色	WT
開口面 [%]	16	16	16
許容ベルト張力 [N/mm (lb/ft)]	6 (411)	12 (822)	16 (1096)
重量 [kg/m² (lb/ft²)]	7.3 (1.5)	6.5 (1.3)	9.5 (1.9)

WT = 白

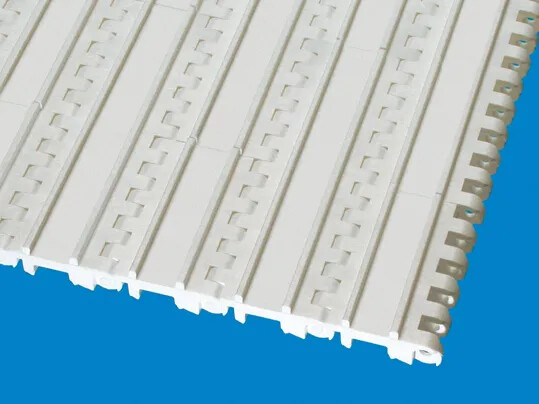

S3-0 LRB

Closed surface with lateral ribs for better grip in inclined conveying

製品プログラム

材質	PE	PP	POM
色
開口面 [%]	0	0	0
許容ベルト張力 [N/mm (lb/ft)]	6 (411)	12 (822)	16 (1096)
重量 [kg/m² (lb/ft²)]	7.6 (1.6)	7.2 (1.5)	10.3 (2.1)

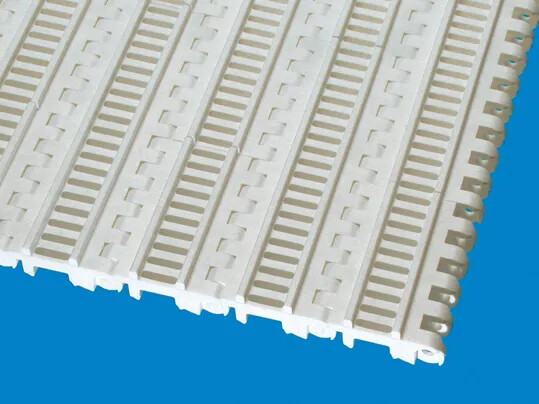

S3-16 LRB

Open area and lateral ribbing for better grip in inclined conveying

製品プログラム

材質	PE	PP	POM
色
開口面 [%]	16	16	16
許容ベルト張力 [N/mm (lb/ft)]	6 (411)	12 (822)	16 (1096)
重量 [kg/m² (lb/ft²)]	7.4 (1.5)	6.6 (1.4)	9.7 (2.0)

追加情報

シリーズチラシ 3

一般的なプロパティ

一般的なプロパティシリーズ 3

ピッチ
50 mm (2")

最小ベルト幅
40 mm (1.6")

幅増分
ベルト幅増加単位 20 mm (0.8")

ヒンジピン
Made of plastic (PE, PP, POM), as a special type made also in blue or stainless steel

アクセサリー

アクセサリーシリーズ 3

プロファイル
25, 50, 75, 100 mm (1, 2, 3, 4")
as of h ≥ 50 mm (2") also bent

サイドガード
25, 50, 75, 100 mm (1, 2, 3, 4") 高さ

スプロケット

スプロケットサイズ 25 30 40 60 80 1 1.5 2.5 b D₀ A
[歯数] [mm] [mm] [mm] [mm] [mm] ["] ["] ["] [mm] ["] [mm] ["] [mm] ["]
6 RD SQ RD SQ 40 (1.6) 100 (3.9) 42 (1.7)
8 RD SQ SQ RD SQ 40 (1.6) 131 (5.2) 57 (2.2)
10 RD RD SQ SQ RD SQ 40 (1.6) 162 (6.4) 73 (2.9)
12 SQ SQ SQ SQ SQ 40 (1.6) 193 (7.6) 89 (3.5)
16 SQ SQ SQ SQ 40 (1.6) 256 (10.0) 120 (4.7)

RD = 丸軸型
SQ = 角軸型

A = 軸中心-ベルト下面(支持材上面)間距離
D₀ = ピッチ円径
b = スプロケット幅
