Serie 9.1

Bandas curvas y de espiral | Paso 50 mm (1,97 in) | Bandas para el transporte de mercancías de peso medio a pesado (alimentos y otros)
Serie 9.1 – Extracto del manual técnico de Prolink

Características de diseño

  • para su uso en torres de espiral con accionamiento por jaula, así como en transportadores rectos y curvos
  • módulos laterales robustos en disposición de ladrillo para una alta carga de tracción
  • fijación de los pasadores sin clips
  • pasadores de acero inoxidable para cargas elevadas, gran rigidez transversal, menor soporte de la cinta y un funcionamiento plano en las curvas
  • factor de colapso ajustable de 1,3 a 2,9

Series 9.1 EN

Datos básicos

Paso50 mm (1,97 in)
Ancho de cinta mín.350 mm (13,78 in)
Incrementos de ancho50 mm (1,97 in)
Pasadores 6 mm (0,24 in) de acero inoxidable

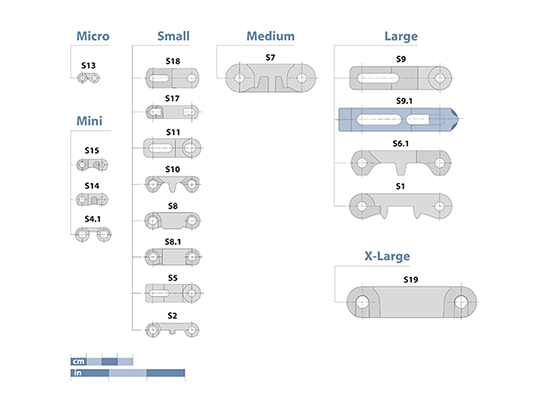

Datos básicos de la serie Prolink 9.1

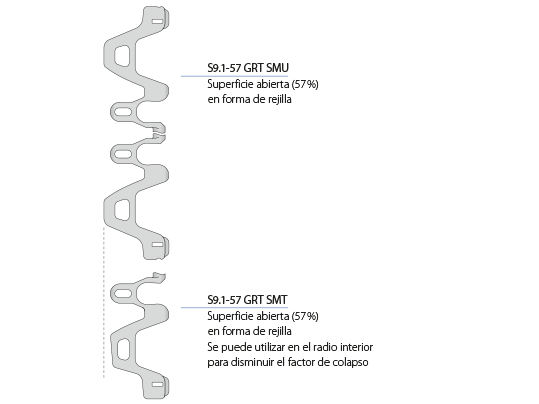

S9.1-57 GRT (CW/CCW) | superficie abierta (57 %) | estructura de rejilla

  • banda de espiral
  • superficie abierta (57 %) para una excelente circulación de aire y drenaje
  • superficie de contacto 31 % (apertura mayor: Ø = 24 mm/0,94 in)
  • estructura de rejilla
  • montaje de pasadores sin clips
  • módulos laterales especiales (SMT) en el radio interior hacen que el factor de colapso sea ajustable (Cc = 1,3 – 2,9) y aseguran un funcionamiento sin problemas de la banda

Serie 9.1

Ruedas dentadas

En diferentes tamaños con alojamiento de eje redondo o cuadrado

Rueda dentada S9 SPR
Serie 9.1

Más información

  • Datasheet 9.1 EN

    Serie 9.1
    Extracto del manual técnico de Prolink

  • 909 EN - Prolink Series 9.1 The new customized spiral belt

    Folleto 9.1
    La nueva cinta de espiral a medida
