Serie 5

Bandas en curva y en espiral | Paso 25 mm
Bandas para el transporte de mercancías ligeras y medianamente pesadas (alimentos, etc.)


Serie 5 – Extracto del manual técnico de Prolink

Características constructivas

  • para transporte recto y curvo
  • Permeabilidad de hasta un 45 % para una excelente circulación de aire y drenaje
  • Varillas de acero inoxidable para grandes cargas y una elevada rigidez lateral, necesitando menos apoyos para la banda y una posición en curva completamente plana
  • Las cantos de la banda no se abren gracias a que las varillas están clipadas en los extremos de la banda

S5_ES

Datos básicos

Paso25 mm
Ancho de banda mín.100 mm, 175 mm para S5 ST
Graduación del ancho25 mm
Varillas de acoplamientoacero inoxidable

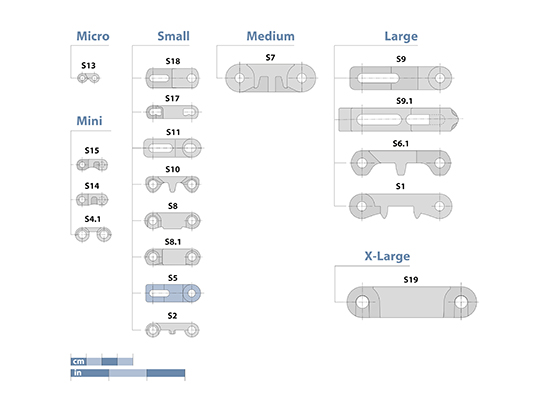

Prolink Series 5 Basic Data

S5-45 GRT | superficie permeable (45 %) | estructura de rejilla

Superficie permeable (45 %) para una circulación del aire y un drenaje excelentes | estructura de rejilla

S5-45 GRT

S5-45 NTP | superficie permeable (45 %) | con botones redondos

Superficie permeable (45 %) para una circulación del aire y un drenaje excelentes | estructura de rejilla conbotones de una altura de 3,0 mm y una superficie de contacto del 8 % | Módulos laterales sin botones

S5-45 NTP

S5-39 FRT1 | superficie permeable (39 %) | Friction Top (Design 1)

Circulación del aire y drenaje excelentes | Más Friction Pads integrados para aumentar la fricción de la superficie, ofrecen una suave adherencia | Módulos laterales sin superficie Friction Top

S5-39 FRT1

S5-33 FRT2 | superficie permeable (33 %) | Friction Top (Design 2)

Superficie permeable (33 % en el caso de aplicación completa de FRT2) para una circulación del aire y un drenaje excelentes | Friction Pads (planos) integrados para una suave adherencia

S5-33 FRT2

S5-45 GRT G | superficie permeable (45 %) | estructura de rejilla · guiada

Circulación del aire y drenaje excelentes | Estructura de rejilla y Hold Down Tabs | permite aprovechar todo el ancho de la banda

S5-45 GRT G

S5-45 NTP G | superficie permeable (45 %) | con botones redondos - guiada

Circulación del aire y drenaje excelentes | con botones redondos para un mejor agarre (superficie de contacto del 8 %) | permite aprovechar todo el ancho de la banda | Módulo lateral disponible únicamente sin botones

S5-45 NTP G

S5-39 FRT1 G | superficie permeable (39 %) | Friction Top (Design 1)

Circulación del aire y drenaje excelentes | Más Friction Pads integrados para aumentar la fricción de la superficie, ofrecen una suave adherencia | permite aprovechar todo el ancho de la banda | Módulos laterales sin botones

S5-39 FRT1 G

S5-33 FRT2 G | superficie permeable (33 %) | Friction Top (Design 2)

Superficie permeable (33 % en el caso de aplicación completa de FRT2) para una circulación del aire y un drenaje excelentes | Friction Pads (planos) integrados para una suave adherencia | permite aprovechar todo el ancho de la banda | Módulos laterales sin botones

S5-33 FRT2 G

S5-45 GRT RG | superficie permeable (45 %) | estructura de rejilla - guiada por el exterior

Circulación del aire y drenaje excelentes | Estructura de rejilla y Hold Down Tabs guiadas por el exterior | permite aprovechar todo el ancho de la banda

S5-45 GRT RG

S5-45 NTP RG | superficie permeable (45 %) | con botones redondos - guiada por el exterior

Circulación del aire y drenaje excelentes | con botones redondos para un mejor agarre (superficie de contacto del 8 %) | permite aprovechar todo el ancho de la banda | Módulo lateral disponible únicamente sin botones

S5 45 NTP RG

S5-39 FRT1 RG | superficie permeable (39 %) | Friction Top (Design 1)

Circulación del aire y drenaje excelentes | Más Friction Pads integrados para aumentar la fricción de la superficie, ofrecen una suave adherencia | permite aprovechar todo el ancho de la banda | Módulos laterales sin botones

S5-39 FRT1 RG

S5-33 FRT2 RG | superficie permeable (33 %) | Friction Top (Design 2)

Superficie permeable (33 % en el caso de aplicación completa de FRT2) para una circulación del aire y un drenaje excelentes | Friction Pads (planos) integrados para una suave adherencia | permite aprovechar todo el ancho de la banda | Módulos laterales sin botones

S5-33 FRT2 RG

S5-45 GRT ST | superficie permeable (45 %) | estructura de rejilla - reforzada

Circulación del aire y drenaje excelentes | estructura de rejilla | versión con módulos laterales planos reforzados (75 mm y 100 mm) para mayores cargas de tracción

S5-45 GRT ST

S5-45 NTP ST | superficie permeable (45 %) | con botones redondos - reforzada

Circulación del aire y drenaje excelentes | con botones para un mejor agarre (superficie de contacto del 8 %) | versión con módulos laterales reforzados para mayores cargas de tracción | Módulos laterales disponibles únicamente sin botones

S5-45 NTP ST

S5-39 FRT1 ST | superficie permeable (39 %) | Friction Top (Design 1)

Circulación del aire y drenaje excelentes | Más Friction Pads integrados para aumentar la fricción de la superficie, ofrecen una suave adherencia | Módulos laterales reforzados para mayores cargas de tracción | Módulos laterales sin botones

S5-39 FRT1 ST

S5-33 FRT2 ST | superficie permeable (33 %) | Friction Top (Design 2) - reforzada

Superficie permeable (33 % en el caso de aplicación completa de FRT2) para una circulación del aire y un drenaje excelentes | estructura de rejilla | Versión con módulos laterales reforzados para la industria del ladrillo, para mayores cargas de tracción

S5-33 FRT2 ST

Ruedas dentadas

en diferentes tamaños con alojamiento de eje redondo o cuadrado

Serie 5 - Ruedas dentadas

Perfiles

en diferentes alturas y versiones para el transporte ascendente

Serie 5 - Perfiles

Placas laterales

en diferentes alturas para el transporte de mercancías a granel

Serie 5 - Placas laterales

Módulo lateral con rodamiento de bolas

para minimizar la fricción en el borde de la banda

Serie 5 - Módulo lateral con rodamiento de bolas
Combo Belts Teaser

Bandas Combo

Diseñado para la máxima carga de tracción con el mínimo radio de curva

MÁS INFORMACIÓN

Más información

  • 888 Series 5 EN – Excerpt from Prolink engineering manual

    Serie 5
    Extracto del manual técnico de Prolink

  • 888 ES – Siegling Prolink Manual de ingeniería

    Manual de ingeniería
    PDF | ES | 14.8 MB
