Serie 13

Bandas de progresión recta | Paso 8 mm
Bandas para el transporte de mercancías ligeras y medianamente pesadas (alimentos, etc.) y aplicaciones para cantos de cuchilla


Serie 13 – Extracto del manual técnico de Prolink

Características constructivas

  • Paso reducido para aplicaciones que requieren una transferencia pequeña, diseñada para cantos de cuchilla rodantes o fijos a partir de radio 3mm
  • se puede emplear de múltiples formas para transportar, secar y enfriar
  • Diseño optimizado del dentado de los piñones y la cada de rodadura de la banda para un excelente engranaje y guiado seguro mateniendo las propiedades de fácil limpieza
  • El diseño de la banda y piñones garantizan una transmisión y fuerza de tracción óptimas
  • Los pins sin cabezal simplifican la instalación y el desmontaje de la banda durante el mantenimiento

S13_ES

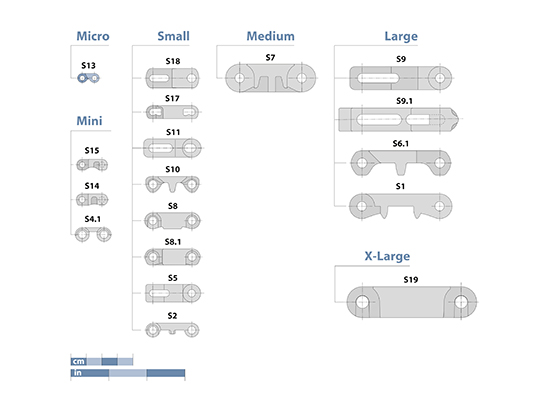

Datos básicos

Paso8 mm
Ancho de banda mín.102 mm
Graduación del ancho25,4 mm
Varillas de acoplamiento 3 mm, de plástico (PBT)

Basic-data-S13

S13-0 FLT | superficie cerrada y lisa

Superficie cerrada y lisa

S13-0-FLT

S13-0 NPY | superficie cerrada | pirámide invertida

Superficie cerrada | Estructura de «pirámide invertida» para una excelente capacidad de desprendimiento durante el transporte de productos húmedos o pegajosos

S13-0 NPY

S13-0 CTP | superficie cerrada | estructura con conos en punta

Superficie cerrada, estructura con conos en punta para un agarre excelente.

S13-0_CTP

S13-34 FLT | superficie lisa y permeable (34 %)

Superficie lisa y permeable (34 %) para una circulación del aire y un drenaje excelentes | superficie de contacto del 47 % (abertura máxima: 11,4 x 4,6 mm) | fácil de limpiar

S13-34_FLT

Ruedas dentadas

en diferentes tamaños con alojamiento de eje redondo o cuadrado

Serie 13 - Ruedas dentadas

Detalle de la varilla de acoplamiento

Una varilla de acoplamiento sin cabezal y con una zona de resalte única garantiza un apoyo seguro, así como una instalación y un mantenimiento sin problemas

Serie 13 - Detalle de la varilla de acoplamiento

Detalle del borde de cuchilla

Una hendidura estrecha permite una entrega silenciosa de productos sensibles y de tamaño reducido

s13_knife_edge_en
Vídeo Prolink Serie 13

Más información

  • Ref.no.888-2_1.2_S13.pdf

    Serie 13
    Extracto del manual técnico de Prolink
