Serie 14

Bandas de progresión recta | Paso 12,7 mm
Bandas para el transporte de mercancías medianamente pesadas (alimentos, etc.)


Serie 14 – Extracto del manual técnico de Prolink

Características constructivas

  • paso reducido para una transferencia pequeña
  • excelente duración y elevada resistencia a la tracción de la banda gracias a un diseño muy robusto
  • diseñado para un funcionamiento silencioso con canto fijo a partir de ø de 19 mm
  • El sistema de cierre con varillas de acoplamiento sin cabezal simplifica la apertura y el cierre de la banda para el mantenimiento
  • unos bordes macizos y cerrados evitan daños en el borde de la banda

S14 Design Characteristics

Datos básicos

Paso12,7 mm
Ancho de banda mín.76,2 mm
Graduación del ancho12,7 mm
Varillas de acoplamiento 3,4 mm, de plástico

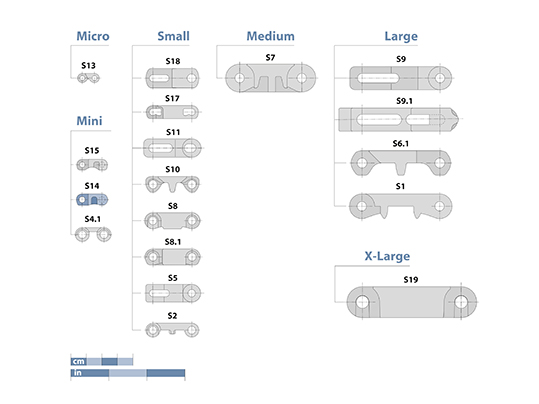

Prolink Series 14 Basic Data

S14-0 FLT | superficie cerrada y lisa

Superficie cerrada y lisa

S14-0-FLT

S14-25 FLT | superficie lisa y permeable (25 %)

Superficie permeable (25 %) para una circulación del aire y un drenaje excelentes | superficie lisa

S14-25 FLT

S14-25 CUT | 25% de apertura | Superficie curvada

  • Versión abierta (25 %) para una excelente circulación de aire y drenaje
  • 26 % de área de contacto (mayor apertura de 8,2 x 2,7 mm/0,32 x 0,11 in)
  • Superficie curvada

S14-25-CUT

S14-25 FRT1 | 25 % de abertura | Superficie superior de fricción (Diseño 1)

  • Versión abierta (25 %) para una circulación del aire excelente y drenaje con almohadillas planas de fricción integradas (FRT1) para un gran agarre
  • 32 % de área de contacto
  • Versión disponible únicamente sin estructura FRT1 en el lado (entalladura de 17 mm)

S14-25-FRT1

Ruedas dentadas

en diferentes tamaños con alojamiento de eje redondo o cuadrado

Serie 14 - Ruedas dentadas

Detalle de los pins

El extraordinario sistema de cierre con una varilla de acoplamiento de una pieza sin cabezal garantiza una instalación y un mantenimiento sencillos

Serie 14 - Detalle de la varilla de acoplamiento

Más información

  • 888 Series 14 EN – Excerpt from Prolink engineering manual

    Serie 14
    Extracto del manual técnico de Prolink

  • 888 ES – Siegling Prolink Manual de ingeniería

    Manual de ingeniería
    PDF | ES | 14.8 MB

  • S14-25-CUT_ES

    S14-25 CUT
    Serie 14 | Tipo de bandas
