Serie 11

Bandas en curva | Paso 25 mm
Bandas para el transporte de mercancías ligeras (alimentos, etc.)


Serie 11 – Extracto del manual técnico de Prolink
Serie 11 - Guidelines

Características constructivas

  • superficie permeable (45 %) para un enfriamiento y drenaje excelentes
  • estructura ligera (varillas de acoplamiento de plástico)
  • para radios en curva estrechos; mínimo: 1,4 de ancho de banda
  • varillas fijadas en el módulo externo para prevenir la deformación de la banda y evitar puntos de fallo en los bordes de la banda
  • para transportes rectos y curvos
  • transmisión de fuerzas óptima gracias a los piñones de tracción positiva y apoyo mediante ruedas en los extremos de la banda

S11_ES

Datos básicos

Paso25 mm
Ancho de banda mín.175 mm
Ancho de banda máx.1000 mm
Graduación del ancho25 mm
Varillas de acoplamiento5 mm, de PBT, pueden encargarse en otros materiales

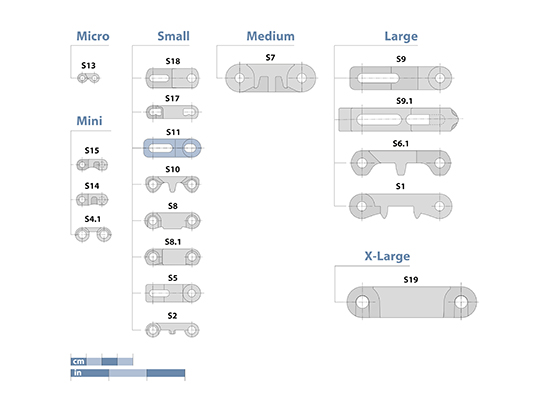

Prolink Series 11 Basic Data

S11-45 GRT | superficie permeable (45 %) | diseño de rejilla

Superficie permeable (45 %) para una circulación del aire y un drenaje excelentes | diseño de rejilla con Caps robustos e intercambiables en los bordes de la banda

S11-45-GRT

S11-45 GRT HD | superficie permeable (45 %) | diseño de rejilla - Hold Down

Superficie permeable (45 %) para una circulación del aire y un drenaje excelentes | diseño de rejilla con Hold Down Caps intercambiables

S11-45 GRT HD

S11-33 FRT2 | superficie permeable (33 %) | Friction Top (Design 2)

Superficie permeable (33 % en el caso de aplicación completa de FRT2) | diseño de rejilla con Friction Top | versión con Friction Pads (FRT2) planas integradas para una mejor adherencia. Distancia lateral mínima FRT2: 125 mm /175 mm

S11 FRT2

Ruedas dentadas/carretes guía

en diferentes tamaños con alojamiento de eje redondo o cuadrado

Serie 11 - Ruedas dentadas/carretes guía

Perfiles

en diferentes alturas y versiones para el transporte ascendente

Serie 11 - Perfiles
Combo Belts Teaser

Bandas Combo

Diseñadas para la máxima carga de tracción con el mínimo radio de curva

MÁS INFORMACIÓN

Prolink Serie 11 - Vídeo

Más información

  • 888 Series 11 EN – Excerpt from Prolink engineering manual

    Serie 11
    Extracto del manual técnico de Prolink

  • 201 EN – Siegling Prolink Series 11/Combo belts Design guidelines and recommendations for use

    Serie 11 - Guidelines
    N.º pedido 201 | Edición 05/15

  • 888 ES – Siegling Prolink Manual de ingeniería

    Manual de ingeniería
    PDF | ES | 14.4 MB
