Serie 19

Características de diseño

• Los eslabones de refuerzo de acero (REL) en las zonas de máxima carga garantizan la máxima capacidad de carga para aplicaciones de trabajo pesado
• Los insertos protectores especiales reducen el desgaste en cargas puntuales y aumentan la vida útil
El diseño de la rueda dentada para servicio pesado permite la máxima estabilidad y un soporte seguro en cargas extremas
• Los pasadores de acero y un concepto único de ojal de paso recto garantizan un funcionamiento silencioso y suave con una elongación mínima, incluso en largas distancias
• Los elementos de acero modulares y los topes de rueda ajustables permiten la máxima adaptabilidad a los requisitos individuales
• Los componentes reducidos y los componentes de piñón dividido permiten un mantenimiento rápido y sencillo y un tiempo de inactividad mínimo
• La alta conductividad eléctrica garantiza un funcionamiento seguro sin acumulación electrostática

Datos básicos

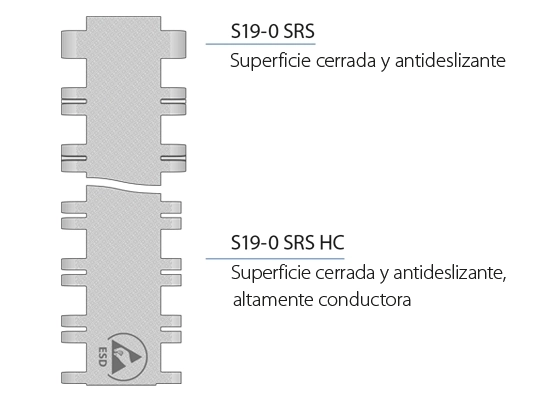

S19-0 SRS HC

• Superficie cerrada
• Resistente al deslizamiento
• Altamente conductor

S19-0 SRS

• Superficie cerrada
• Resistente al deslizamiento

Esqueleto de acero

• Esqueleto de acero para una transmisión fiable de la fuerza
• Muy alta rigidez y suavidad de marcha gracias al perno de bisagra con 8 mm Ø
• Especialmente buena resistencia a la corrosión gracias al esqueleto de acero inoxidable

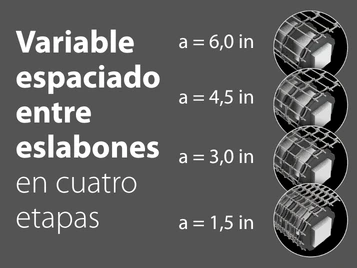

• Densidad variable del esqueleto para un diseño de la correa en función de la carga
• Minimización del peso de la correa y de los costes energéticos del accionamiento

Piñones

• Diseño innovador de las ruedas dentadas con rueda dentada de doble efecto para una mejor aplicación de la fuerza
• Diseño sólido con gran reserva de desgaste
• Enganche profundo de los dientes en todas las bisagras para mercancías pesadas
• .Puede montarse completamente en el eje de transmisión
• También disponible como diseño dividido para facilitar la instalación sin desmontar el eje
• Ruedas dentadas mecanizadas, lo que permite tamaños individuales

Tope de rueda

• Paradores de rueda ajustables para un agarre seguro
• Adaptables a los requisitos específicos del cliente (forma, altura y ángulo ajustables)
• Posicionables individualmente
• Muy alta resistencia gracias a la conexión directa con los pernos de las bisagras

Insertos protectores

• Insertos protectores para minimizar el desgaste de la correa
• Para equipar las zonas de contacto con las ruedas y otras zonas de la correa especialmente sometidas a esfuerzos
• Aumenta la superficie de contacto con material altamente resistente al desgaste
