系列 7

适于工业应用的重型塑料模块输送带,具有优异的拉伸强度和优异的耐久性。设计用于重负载,如用于汽车行业、汽车输送等领域的作业塑料模块输送带。

系列

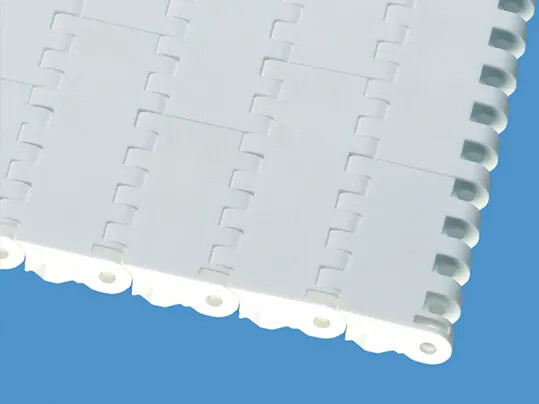

S7-0 FLT

S7-0 FLT

封闭式光滑表面

产品范围

材料PEPPPOMPOM-HCPXX-HC
颜色  AT/YLATBK
开孔率 [%]00000
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Plastic pins)18 (1233)30 (2055)50 (3425)50 (3425) 30 (2055)
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Stainless steel pins)30 (2055)60 (4110)60 (4110)30 (2055)
重量 [kg/m2 (lb/ft2)] (Plastic pins)12.3 (2.5) 11.6 (2.4)18.3 (3.7)18.8 (3.9)12.8 (2.6)
重量 [kg/m2 (lb/ft2)] (Stainless steel pins)16.5 (3.4)22.8 (4.7)23.3 (4.8)17.7 (3.6)



AT = 炭黑色
YL = 黄色
BK = 黑色

0989M

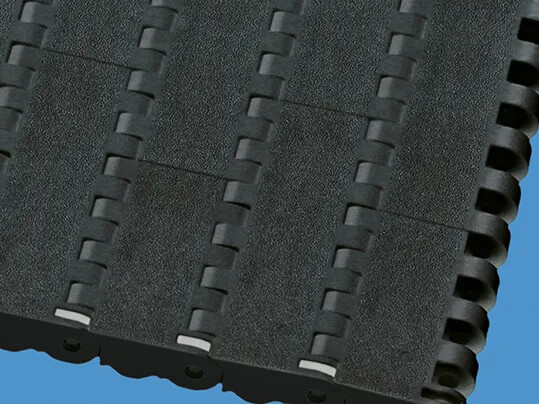

S7-0 SRS

防滑型封闭表面

产品范围

材料POMPOM-HCPXX-HC
颜色AT/YLATBK
开孔率 [%]000
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Plastic pins)50 (3425)50 (3425)30 (2055)
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Stainless steel pins)60 (4110)60 (4110)30 (2055)
重量 [kg/m2 (lb/ft2)] (Plastic pins)18,3 (3,7)18,8 (3,9)12,8 (2,6)
重量 [kg/m2 (lb/ft2)] (Stainless steel pins)22,8 (4,7)23,3 (4,8)17,7 (3,6)



AT = 炭黑色
YL = 黄色
BK = 黑色

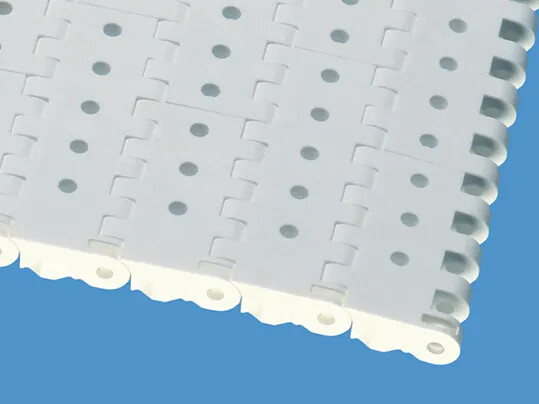

S7-6 FLT

S7-6 FLT

小开孔率塑料模块输送带, 光滑表面

产品范围

材料PEPPPOMPOM-HCPXX-HC
颜色  AT
开孔率 [%]6666 6
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Plastic pins)18 (1233)30 (2055)50 (3425)50 (3425)30 (2055)
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Stainless steel pins)30 (2055)60 (4110)60 (4110)30 (2055)
重量 [kg/m2 (lb/ft2)] (Plastic pins)11.3 (2.3)10.7 (2.2)16.8 (3.4)17.3 (3.5) 11.8 (2.4)
重量 [kg/m2 (lb/ft2)] (Stainless steel pins)15.6 (3.2)21.3 (4.4)21.4 (4.4) 16.3 (3.3)



AT = 炭黑色

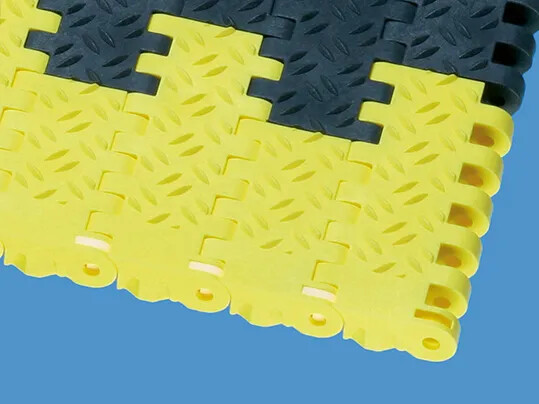

S7-0 NSK

S7-0 NSK

封闭表面,带防滑花纹

产品范围

材料PPPOMPOM-HCPXX-HC
颜色 ATATBK
开孔率 [%]0000
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Plastic pins)30 (2055)50 (3425)50 (3425)30 (2055)
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Stainless steel pins)30 (2055)60 (4110)60 (4110)30 (2055)
重量 [kg/m2 (lb/ft2)] (Plastic pins)13.3 (2.7)19.0 (3.9)19.5 (4.0)14.6 (3.0)
重量 [kg/m2 (lb/ft2)] (Stainless steel pins)18.2 (3.7)23.5 (4.8)24.0 (4.9)20.0 (4.1)



AT = 炭黑色
BK = 黑色

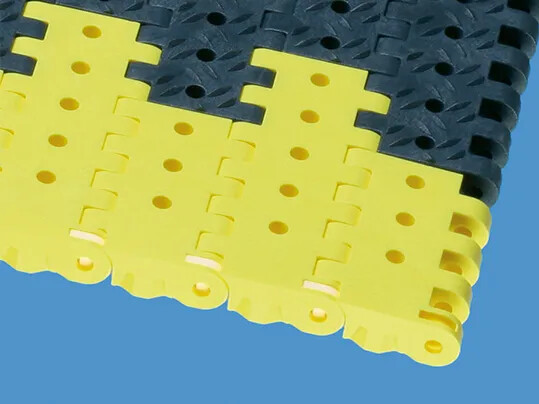

S7-6 NSK

S7-6 NSK

小开孔率表面,带防滑花纹

产品范围

材料PPPOMPOM-HCPXX-HC
颜色 ATATAT
开孔率 [%]6666
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Plastic pins)30 (2055)50 (3425)50 (3425)30 (2055)
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Stainless steel pins)30 (2055)60 (4110)60 (4110)30 (2055)
重量 [kg/m2 (lb/ft2)] (Plastic pins)11.2 (2.3)17.5 (3.6)18.0 (3.7)12.3 (2.5)
重量 [kg/m2 (lb/ft2)] (Stainless steel pins)22.5 (4.6)



AT = 炭黑色

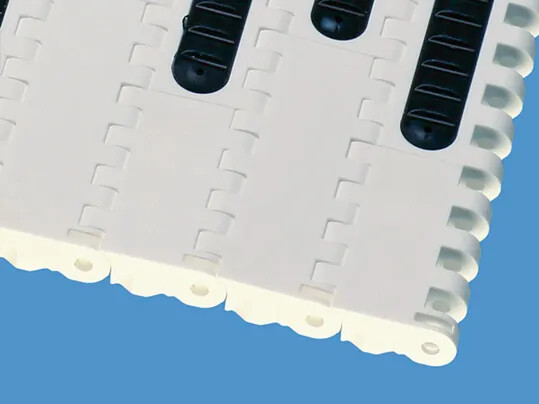

S7-0 FRT

S7-0 FRT

封闭橡胶防滑表面

产品范围

材料PEPPPOM
颜色  AT
开孔率 [%]000
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Plastic pins)18 (1233)30 (2055)50 (3425)
许用塑料模块输送带拉力 [N/mm (lb/ft)] (Stainless steel pins)30 (2055)60 (4110)
重量 [kg/m2 (lb/ft2)] (Plastic pins)13.0 (2.7)12.4 (2.5)19.0 (3.9)
重量 [kg/m2 (lb/ft2)] (Stainless steel pins)17.3 (3.5)23.5 (4.8)



AT = 炭黑色

更多信息

  • Ref.no.888-2_1.2_S7.pdf

    飞轮 系列 7

一般特性

一般特性 系列 7

塑料模块输送带节距
40 mm (1.6")

最小塑料模块输送带宽度
40 mm (1.6")
360 mm (14.2 in)
对于配有FRT表面的塑料模块输送带
(只提供未配有FRT表面的侧面模块)

宽度增量
增量 20 mm (0.8")

销杆
由塑料(PBT)或不锈钢制成

链轮

链轮尺寸406080901.52.5bD0A
[齿数][mm][mm][mm][mm]["]["][mm] ["][mm] ["][mm] ["]
10SQ   SQ 40 (1.6)130 (5.1)56 (2.2)
16 SQSQ  SQ40 (1.6)206 (8.1)94 (3.7)
20 SQSQSQ SQ40 (1.6)257 (10.1)119 (4.7)

RD = 圆孔链轮
SQ = 方孔链轮
A = 链轮中心/耐磨条上表面距离
D0 = 节圆直径
b = 宽度
