系列 3

适于食品和非食品应用的中型塑料模块输送带。易于清洁，开放式铰链设计。

系列

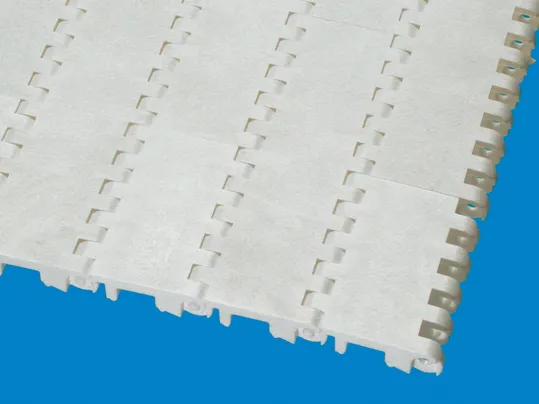

S3-0 FLT

封闭式光滑表面

产品范围
材料 PE PP POM
颜色 WT WT/BL
开孔率 [%] 0 0 0
许用塑料模块输送带拉力 [N/mm (lb/ft)] 6 (411) 12 (822) 16 (1096)
重量 [kg/m² (lb/ft²)] 7.5 (1.5) 7.1 (1.5) 10.1 (2.1)

WT = 白色
BL = 蓝色

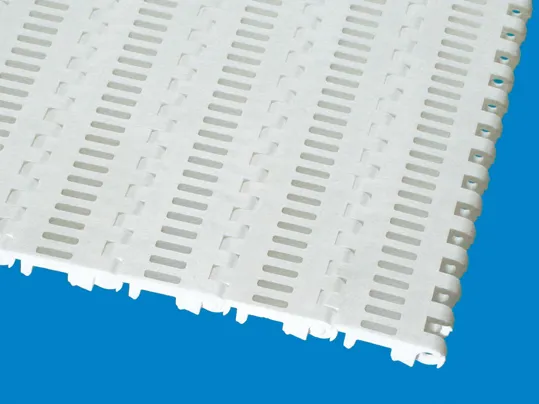

S3-16 FLT

光滑开孔表面

产品范围
材料 PE PP POM
颜色 WT
开孔率 [%] 16 16 16
许用塑料模块输送带拉力 [N/mm (lb/ft)] 6 (411) 12 (822) 16 (1096)
重量 [kg/m² (lb/ft²)] 7.3 (1.5) 6.5 (1.3) 9.5 (1.9)

WT = 白色

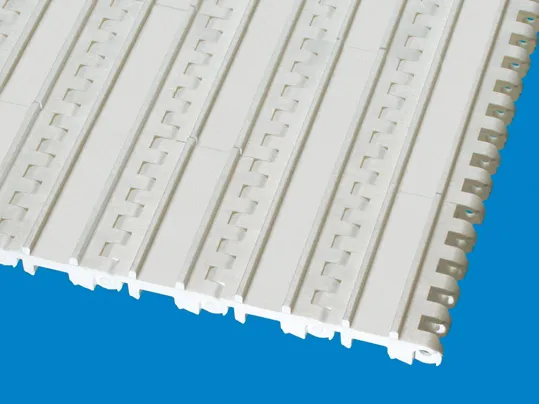

S3-0 LRB

带挡板封闭表面塑料模块输送带，可在倾斜输送时提供更好的抓附力

产品范围
材料 PE PP POM
颜色
开孔率 [%] 0 0 0
许用塑料模块输送带拉力 [N/mm (lb/ft)] 6 (411) 12 (822) 16 (1096)
重量 [kg/m² (lb/ft²)] 7.6 (1.6) 7.2 (1.5) 10.3 (2.1)

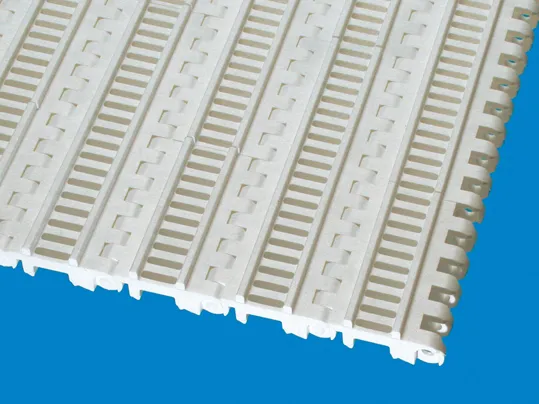

S3-16 LRB

带挡板开孔表面塑料模块输送带，可在倾斜输送时提供更好的抓附力

产品范围
材料 PE PP POM
颜色
开孔率 [%] 16 16 16
许用塑料模块输送带拉力 [N/mm (lb/ft)] 6 (411) 12 (822) 16 (1096)
重量 [kg/m² (lb/ft²)] 7.4 (1.5) 6.6 (1.4) 9.7 (2.0)
2D CAD数据

下载

3D CAD数据

下载
更多信息

飞轮系列 3
一般特性

一般特性系列 3

塑料模块输送带节距
50 mm (2")

最小塑料模块输送带宽度
40 mm (1.6")

宽度增量
增量 20 mm (0.8")

销杆
由塑料制成 (PE, PP, POM), 作为一种特殊类型，也可采用蓝色或不锈钢材质
配件

配件系列 3

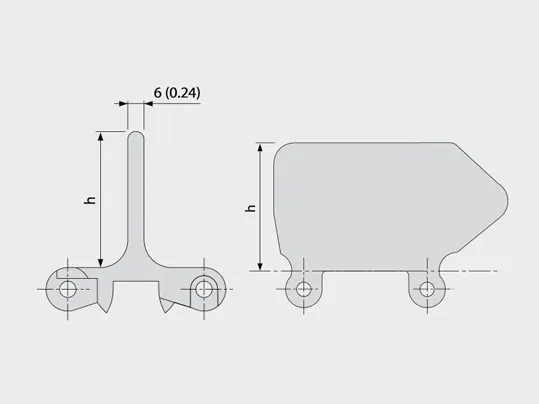

挡板
25, 50, 75, 100 mm (1, 2, 3, 4")
as of h ≥ 50 mm (2") 仍保持弯曲

裙边
25, 50, 75, 100 mm (1, 2, 3, 4") 高度

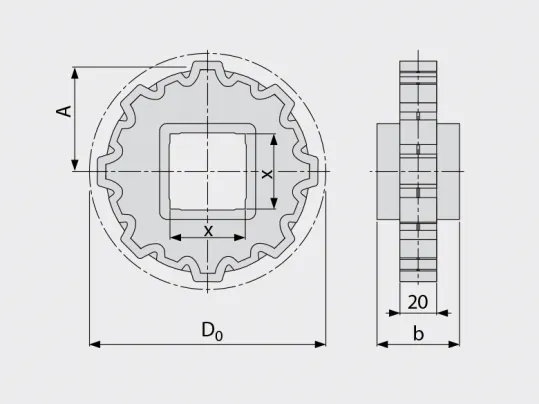

链轮尺寸 25 30 40 60 80 1 1.5 2.5 b D₀ A
[齿数] [mm] [mm] [mm] [mm] [mm] ["] ["] ["] [mm] ["] [mm] ["] [mm] ["]
6 RD SQ RD SQ 40 (1.6) 100 (3.9) 42 (1.7)
8 RD SQ SQ RD SQ 40 (1.6) 131 (5.2) 57 (2.2)
10 RD RD SQ SQ RD SQ 40 (1.6) 162 (6.4) 73 (2.9)
12 SQ SQ SQ SQ SQ 40 (1.6) 193 (7.6) 89 (3.5)
16 SQ SQ SQ SQ 40 (1.6) 256 (10.0) 120 (4.7)

RD = Sprocket bore round
SQ = Sprocket bore square
A = Distance centre of sprocket bore/top edge support
D₀ = Pitch circle diameter
b = Width

系列

一般特性

配件

链轮

S3-0 FLT

封闭式光滑表面

产品范围

材料	PE	PP	POM
颜色	WT	WT/BL
开孔率 [%]	0	0	0
许用塑料模块输送带拉力 [N/mm (lb/ft)]	6 (411)	12 (822)	16 (1096)
重量 [kg/m² (lb/ft²)]	7.5 (1.5)	7.1 (1.5)	10.1 (2.1)

WT = 白色
BL = 蓝色

S3-16 FLT

光滑开孔表面

产品范围

材料	PE	PP	POM
颜色	WT
开孔率 [%]	16	16	16
许用塑料模块输送带拉力 [N/mm (lb/ft)]	6 (411)	12 (822)	16 (1096)
重量 [kg/m² (lb/ft²)]	7.3 (1.5)	6.5 (1.3)	9.5 (1.9)

WT = 白色

S3-0 LRB

带挡板封闭表面塑料模块输送带，可在倾斜输送时提供更好的抓附力

产品范围

材料	PE	PP	POM
颜色
开孔率 [%]	0	0	0
许用塑料模块输送带拉力 [N/mm (lb/ft)]	6 (411)	12 (822)	16 (1096)
重量 [kg/m² (lb/ft²)]	7.6 (1.6)	7.2 (1.5)	10.3 (2.1)

S3-16 LRB

带挡板开孔表面塑料模块输送带，可在倾斜输送时提供更好的抓附力

产品范围

材料	PE	PP	POM
颜色
开孔率 [%]	16	16	16
许用塑料模块输送带拉力 [N/mm (lb/ft)]	6 (411)	12 (822)	16 (1096)
重量 [kg/m² (lb/ft²)]	7.4 (1.5)	6.6 (1.4)	9.7 (2.0)

一般特性系列 3

塑料模块输送带节距
50 mm (2")

最小塑料模块输送带宽度
40 mm (1.6")

宽度增量
增量 20 mm (0.8")

销杆
由塑料制成 (PE, PP, POM), 作为一种特殊类型，也可采用蓝色或不锈钢材质

配件系列 3

挡板
25, 50, 75, 100 mm (1, 2, 3, 4")
as of h ≥ 50 mm (2") 仍保持弯曲

裙边
25, 50, 75, 100 mm (1, 2, 3, 4") 高度

链轮尺寸 25 30 40 60 80 1 1.5 2.5 b D₀ A
[齿数] [mm] [mm] [mm] [mm] [mm] ["] ["] ["] [mm] ["] [mm] ["] [mm] ["]
6 RD SQ RD SQ 40 (1.6) 100 (3.9) 42 (1.7)
8 RD SQ SQ RD SQ 40 (1.6) 131 (5.2) 57 (2.2)
10 RD RD SQ SQ RD SQ 40 (1.6) 162 (6.4) 73 (2.9)
12 SQ SQ SQ SQ SQ 40 (1.6) 193 (7.6) 89 (3.5)
16 SQ SQ SQ SQ 40 (1.6) 256 (10.0) 120 (4.7)

RD = Sprocket bore round
SQ = Sprocket bore square
A = Distance centre of sprocket bore/top edge support
D₀ = Pitch circle diameter
b = Width
