Série 9.1

Bandes courbes et en spirale | Pas 50 mm (1,97 in)Bandes pour le transport de marchandises de poids moyen à lourd (denrées alimentaires et autres)
Série 9.1 – Extrait du manuel technique Prolink

Caractéristiques de conception

  • Peut être utilisé dans les tours en spirale avec cage tournante ou pour le transport rectiligne et courbe.
  • Modules latéraux robustes disposés en brique pour une résistance exceptionnelle à la traction.
  • Axes avec fixation sans clip.
  • Axes en acier inoxydable pour une capacité de charge élevée, une grande rigidité latérale, moins de supports sous la bande et un soulèvement de la bande minimisé dans les courbes.
  • Facteur d’enroulement réglable de 1,3 à 2,9.

Série 9.1

Données de base

Pas50 mm (1,97 in)
Largeur de bande min.350 mm (13,78 in)
Incréments de largeur50 mm (1,97 in)
Tiges de liaison 6 mm (0,24 in) en acier inoxydable

Données de base de la série Prolink 9.1

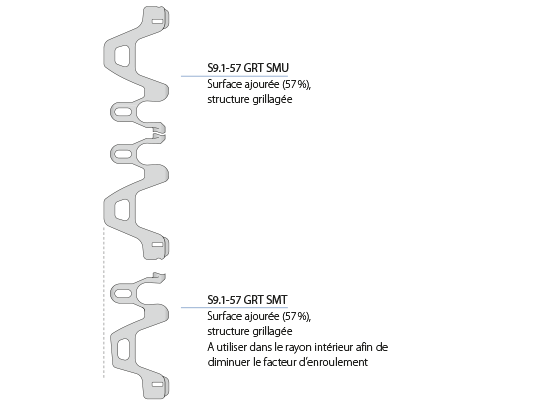

S9.1-57 GRT (CW/CCW) | surface perméable (57 %) | Surface grillagée

Spirale | Surface ajourée (57%) pour une excellente circulation d’air et drainage | 31% de surface de contact (Plus grande
ouverture : Ø = 24 mm/0,94 po) | Structure grillagée | Montage des axe sans clip | Des modules de rive intérieurs spéciaux
(SMT) permettent d’ajuster le facteur d’enroulement (Cc = 1,3–2,9) et assurent un transport en douceur

Série 9.1

Pignons dentés

En différentes tailles avec alésage rond ou carré

Pignon denté S9 SPR
Série 9.1

Autres informations

  • Datasheet 9.1 EN

    Série 9.1
    Extrait du manuel technique Prolink

  • 909 EN - Prolink Series 9.1 The new customized spiral belt

    Flyer 9.1
    La nouvelle bande en spirale sur mesure
