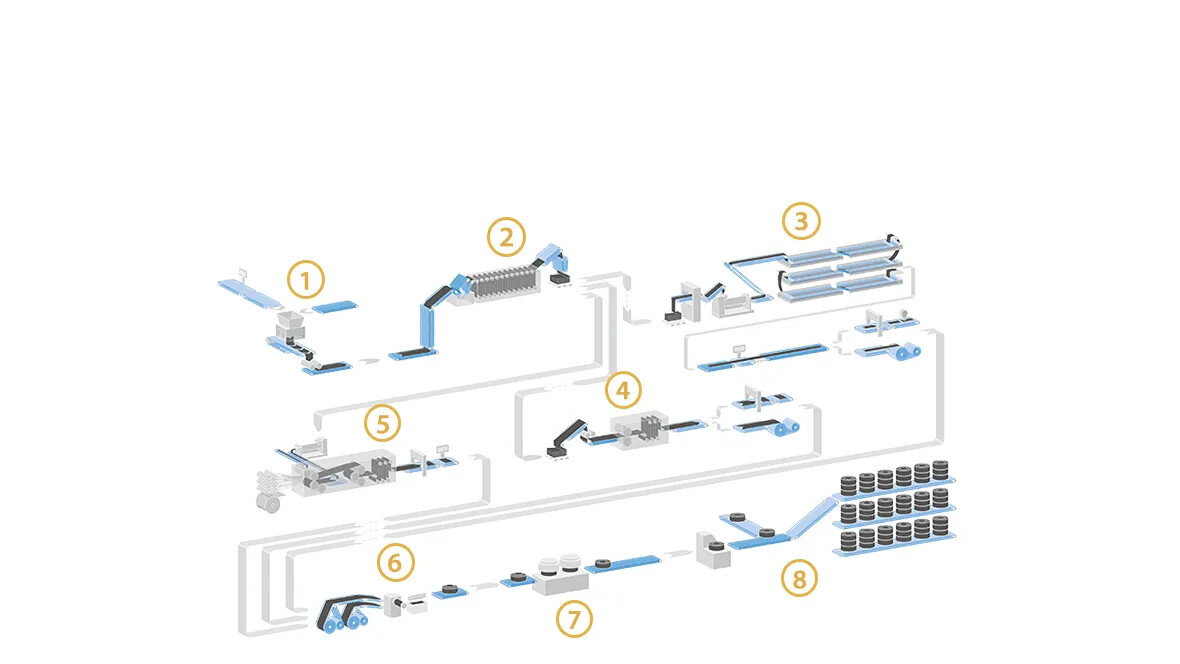

Industria del neumático

Industria del neumático

1. Mezclas de caucho

1. Mezclas de caucho

Cada neumático puede contener hasta 10 mezclas de caucho diferentes.
La mezcla determina de forma decisiva las propiedades que presentarán posteriormente los diferentes componentes de los neumáticos. Además del caucho y materiales de relleno, se mezclan entre sí, sometidos a calor, numerosos aditivos químicos como activadores y para facilitar la mezcla, etc..

1_Tire_ES

Requisitos técnicos para las bandas

Las bandas empleadas deben ser manifiestamente robustas y resistentes al corte; presentar una buena capacidad de desprendimiento y resistir los aditivos químicos. En algunos procesos de mezcla, también debe transportarse agua mediante la banda.



Justo después del proceso de mezcla, la mezcla preparada debe transportarse a una temperatura de hasta 175 °C.

Nuestra solución

Forbo Movement Systems suministra para cada proceso estación de la planta de mezclas tanto modelos con el tejido como base (Siegling Transtex, Siegling Transilon) como bandas modulares de plástico (Siegling Prolink). Esta gama puede abastecer de forma óptima cualquier planta de mezclas.

Las diferentes estructuras de la superficie de las bandas disminuyen la superficie de



contacto con la sustancia para la mezcla y mejoran la capacidad de desprendimiento de la goma caliente y pegajosa. Unos revestimientos resistentes y unas estructuras de tejido robustas garantizarán una larga vida útil y un funcionamiento sin averías. Nuestra PVK150 MF BXB-NA black FR (Siegling Transtex) para emplear tras el mezclador interno contiene un 0 % de siliconas.

Varios

Los modelos con base de tejido (Siegling Transtex, Siegling Transilon) permiten un fácil empalme mecánico con ganchos de alambre o uniones a presión.

Descargas

Encontrará información detallada sobre los productos adecuados en las síntesis de gamas «Bandas de transporte y de procesamiento Siegling Transilon», n.º de pedido 224; «Bandas transportadoras Siegling Transtex», n.º de pedido 214 y «Bandas modulares Siegling Prolink», n.º de pedido 800.

  • 224 Product Range EN

    Síntesis de la gama de bandas de transporte y de procesamiento Siegling Transilon
    N.º pedido 224 | Edición 02/17| PDF | EN | 1,4 MB

  • 214 Transtex EN

    Siegling Transtex bandas transportadoras
    N.º pedido 214 | Edición 06/15| PDF | EN | 553 KB

  • 800 Product Range EN

    Síntesis de la gama de bandas modulares Siegling Prolink
    N.º pedido 800 | Edición 03/19| PDF | EN | 2,0 MB

2. Unidad de Batch-off

2. Unidad de Batch-off

Las bandas de alimentación transportan la lámina de caucho caliente desde el área de mezcla hasta un tanque de inmersión. En el túnel de enfriamiento conectado se coloca la lámina de caucho a temperatura ambiente. Una instalación de péndulo conectada deposita el material en palés dispuestos para ello con las longitudes y pesos de lote establecidos.

2_Tire_ES

Requisitos técnicos para las bandas

Antes y después del túnel de enfriamiento se transporta la lámina de caucho con grandes ángulos de inclinación (parcialmente en vertical). Además de resistencia química, en este paso del proceso resultan imprescindibles una buena



capacidad de desprendimiento y un agarre especialmente bueno. El proceso de inmersión requiere que la banda sea resistente al agua a largo plazo y una elevada permeabilidad.

Nuestra solución

La serie 8 de bandas modulares Prolink desarrollada para aplicaciones industriales es la elección ideal para las funciones de transporte en este ámbito. Los robustos módulos tienen un paso de tan solo una pulgada y se fabrican con diferentes formas y materiales. Cada banda puede, de esta forma, adaptarse de forma precisa a la tarea de transporte que debe realizar.



La resistencia térmica de hasta 155 °C de PA-HT permite el transporte de la lámina de caucho que aún está caliente. Las diferentes estructuras de la superficie disminuyen la superficie de contacto con la lámina de caucho y ofrecen una buena capacidad de desprendimiento. Al mismo tiempo, el agarre es excelente, por lo que la lámina de caucho con nervadura redondeada se transporta protegida. El proceso de inmersión resulta especialmente eficiente gracias a las bandas con una elevada permeabilidad.

Varios

La serie 8 de bandas modulares de plástico Prolink pueden convertirse en bandas sinfín de manera rápida en el transportador. Resulta sencillo sustituir los módulos dañados y acortar las bandas.

Descargas

Encontrará información detallada sobre los productos adecuados en las síntesis de gamas «Bandas de transporte y de procesamiento Siegling Transilon», n.º de pedido 224; «Bandas transportadoras Siegling Transtex», n.º de pedido 214 y «Bandas modulares Siegling Prolink», n.º de pedido 800.

  • 224 Product Range EN

    Síntesis de la gama de bandas de transporte y de procesamiento Siegling Transilon
    N.º pedido 224 | Edición 02/17| PDF | EN | 1,4 MB

  • 214 Transtex EN

    Siegling Transtex bandas transportadoras
    N.º pedido 214 | Edición 06/15| PDF | EN | 553 KB

  • 800 Product Range EN

    Síntesis de la gama de bandas modulares Siegling Prolink
    N.º pedido 800 | Edición 03/19| PDF | EN | 2,0 MB

3. Extrusión y refrigeración

3. Extrusión y refrigeración

En este paso del proceso se juntan procesos individuales muy diversos. A continuación, la lámina de caucho pasa por un proceso de extrusionado y se rocía mediante boquillas en determinadas secciones transversales de las que surgirán posteriormente, p. ej., arrugas longitudinales y paredes laterales. Tras pasar por un tanque de enfriamiento, las tiras están ya listas para montar los neumáticos una vez se corten a la longitud adecuada o se enrollen.

3_Tire_ES

Requisitos técnicos para las bandas

Los diferentes procesos individuales presentan requisitos específicos para las bandas empleadas. Las bandas de alimentación del extrusor deben ser parcialmente idóneas para detectores de metales. Detrás del extrusor, el material de la banda debe presentar resistencia térmica hasta el tanque de enfriamiento, así como una buena capacidad de desprendimiento, además de ser apto para el uso bajo el agua y especialmente resistente al corte.

Tire transport - Reifenindustrie
Tire transport - Reifenindustrie

Nuestra solución

Forbo Movement Systems suministra para cada proceso individual tanto modelos con el tejido como base (Siegling Transtex, Siegling Transilon) como bandas modulares de plástico (Siegling Prolink). Esta gama puede abastecer de forma óptima cualquier instalación de extrusión y enfriamiento.

Para su empleo con detectores de metales están disponibles dos robustos modelos Siegling Transilon. Dentro del tanque de enfriamiento y durante el siguiente paso (el soplado para eliminar el agua), las bandas de las series 8 y 10 de Siegling Prolink resultan ideales para el proceso de enfriamiento gracias a su excelente permeabilidad. Para todas las funciones restantes, Forbo Movements Systems ofrece un gran número de bandas estructuradas con una buena capacidad de desprendimiento, así como bandas especialmente resistentes al corte, que se elegirán según la instalación y el proceso.

Varios

La series 8 y 10 de bandas modulares de plástico Prolink pueden convertirse en bandas sinfín de manera rápida en el transportador. Resulta sencillo sustituir los módulos dañados y acortar las bandas. Los modelos con base de tejido (Siegling Transtex, Siegling Transilon) permiten un fácil empalme mecánico con ganchos de alambre o uniones a presión.

Descargas

Encontrará información detallada sobre los productos adecuados en las síntesis de gamas «Bandas de transporte y de procesamiento Siegling Transilon», n.º de pedido 224; «Bandas transportadoras Siegling Transtex», n.º de pedido 214 y «Bandas modulares Siegling Prolink», n.º de pedido 800.

  • 224 Product Range EN

    Síntesis de la gama de bandas de transporte y de procesamiento Siegling Transilon
    N.º pedido 224 | Edición 02/17| PDF | EN | 1,4 MB

  • 214 Transtex EN

    Siegling Transtex bandas transportadoras
    N.º pedido 214 | Edición 06/15| PDF | EN | 553 KB

  • 800 Product Range EN

    Síntesis de la gama de bandas modulares Siegling Prolink
    N.º pedido 800 | Edición 03/19| PDF | EN | 2,0 MB

4. Calandrado

4. Calandrado

En el proceso de calandrado se forman tanto la cara interior como los depósitos de la carcasa de lo que se convertirá en un neumático posteriormente. Para ello, se calienta el material (la cara interior o los depósitos de la carcasa con el tejido / cord de acero colocado entre dos capas de caucho) y se lamina con el espesor necesario. Tras pasar por la instalación enfriadora, las tiras están ya listas para montar los neumáticos una vez se corten a la longitud adecuada, se sellen o se enrollen.

4_Tire_ES
Calandered rubber - reifenindustrie

Requisitos técnicos para las bandas

Resultan básicas para esta preparación una buena capacidad de desprendimiento y una elevada resistencia térmica. El recorte exige un material de banda lo suficientemente resistente.

Nuestra solución

Todo el proceso puede equiparse de forma óptima con bandas de transporte y de procesamiento Siegling Transilon.

Las bandas de dos capas con elemento de tracción de poliéster y superficie impregnada con uretano, así como las bandas NOVO de fieltro de poliéster, contribuyen en gran medida a un proceso seguro. La superficie de la cara superior permite un posicionamiento exacto y, por lo tanto, un corte preciso.

Descargas

Encontrará información detallada sobre los productos adecuados en las síntesis de gamas «Bandas de transporte y de procesamiento Siegling Transilon», n.º de pedido 224; «Bandas transportadoras Siegling Transtex», n.º de pedido 214 y «Bandas modulares Siegling Prolink», n.º de pedido 800.

  • 224 Product Range EN

    Síntesis de la gama de bandas de transporte y de procesamiento Siegling Transilon
    N.º pedido 224 | Edición 02/17| PDF | EN | 1,4 MB

  • 214 Transtex EN

    Siegling Transtex bandas transportadoras
    N.º pedido 214 | Edición 06/15| PDF | EN | 553 KB

  • 800 Product Range EN

    Síntesis de la gama de bandas modulares Siegling Prolink
    N.º pedido 800 | Edición 03/19| PDF | EN | 2,0 MB

5. Instalación de corte de cord

5. Instalación de corte de cord

Para la carcasa del neumático y la correa de acero se revisten los hilos textiles o los hilos de acero durante el calandrado con una capa de caucho. La unión segura de estos materiales entre sí es un requisito previo para la seguridad de la conducción y un elevado rendimiento en la marcha del neumático. Los componentes se cortan y sellan, o se enrollan, para quedar listos para montar el neumático.

5_Tire_ES
Rubber felt cutting - Reifenindustrie

Requisitos técnicos para las bandas

En este paso del proceso, se requiere una buena capacidad de desprendimiento y una elevada resistencia al corte. Además, un corte exacto de los componentes de las bandas requiere una estabilidad dimensional elevada y un buen agarre, para alcanzar una buena precisión del posicionamiento.

Nuestra solución

Todo el proceso puede equiparse de forma óptima y específica para la instalación y el proceso con bandas de transporte y de procesamiento Siegling Transilon, así como con bandas modulares Siegling Prolink.

Las bandas de dos o tres capas Siegling Transilon con un tejido resistente en el elemento de tracción, de poliéster, ofrecen la estabilidad dimensional necesaria. Su superficie lisa (que puede ser de diferentes materiales y espesores) ofrece un agarre seguro y, al mismo tiempo, es especialmente resistente al corte. Gracias a la transmisión sin deslizamiento de las bandas modulares de plástico Siegling Prolink se alcanza, para diversos procesos, el posicionamiento exacto de los componentes de los neumáticos.

Rubber felt cutting - Reifenindustrie
Rubber felt cutting - Reifenindustrie
Rubber felt cutting - Reifenindustrie

Varios

Unas ajustadas tolerancias constructivas en cuanto al ancho de banda y el espesor del empalme, así como la calidad del empalme, resultan esenciales para determinadas aplicaciones para la preparación de los componentes.

Descargas

Encontrará información detallada sobre los productos adecuados en las síntesis de gamas «Bandas de transporte y de procesamiento Siegling Transilon», n.º de pedido 224; «Bandas transportadoras Siegling Transtex», n.º de pedido 214 y «Bandas modulares Siegling Prolink», n.º de pedido 800.

  • 224 Product Range EN

    Síntesis de la gama de bandas de transporte y de procesamiento Siegling Transilon
    N.º pedido 224 | Edición 02/17| PDF | EN | 1,4 MB

  • 214 Transtex EN

    Siegling Transtex bandas transportadoras
    N.º pedido 214 | Edición 06/15| PDF | EN | 553 KB

  • 800 Product Range EN

    Síntesis de la gama de bandas modulares Siegling Prolink
    N.º pedido 800 | Edición 03/19| PDF | DE | 2,0 MB

6. Montaje del neumático

6. Montaje del neumático

En el montaje del neumático se emplean componentes prefabricados concretos. Se agrupan, a mano o automáticamente, en un tambor. El neumático «verde» está a continuación listo para su curado, el proceso que lo transforma en un producto final elástico y duradero.

6_Tire_ES
Tire building - Reifenindustrie

Requisitos técnicos para las bandas

Además de una buena capacidad de desprendimiento, el depositado automático de los diferentes componentes del neumático requiere, por su parte, la máxima estabilidad dimensional y un agarre excelente. Únicamente así se alcanza la precisión de posicionamiento necesaria. A menudo, la falta de espacio permite únicamente diámetros en puntos de giro reducidos.

Nuestra solución

La alimentación de los componentes conforme a los requisitos de precisión y las circunstancias constructivas puede llevarse a cabo con las bandas de transporte y de procesamiento Siegling Transilon, con las bandas modulares Siegling Prolink o con las correas dentadas Siegling Proposition. Para el transporte del neumático «verde» ya montado resulta perfecto emplear la serie 8 de bandas modulares Prolink, desarrollada para aplicaciones industriales.



Las bandas Siegling Transilon de varias capas con elemento de tracción de poliéster ofrecen la estabilidad dimensional necesaria y, al mismo tiempo, unas propiedades de agarre fiables. Alternativamente, pueden emplearse bandas Siegling Prolink con superficies antideslizamiento. La serie 4.1 permite, gracias a su estrecho paso, diámetros en puntos de giro reducidos. En el caso de requisitos de posicionamiento especiales, tiene a su disposición las correas dentadas Siegling Proposition (PAR/PAZ).

Varios

Para la fabricación de neumáticos se requieren unas tolerancias constructivas ajustadas en cuanto a ancho de banda, espesor de empalme y calidad del empalme de las bandas.

Descargas

Encontrará información detallada sobre los productos adecuados en las síntesis de gamas «Bandas de transporte y de procesamiento Siegling Transilon», n.º de pedido 224; «Bandas transportadoras Siegling Transtex», n.º de pedido 214; «Bandas modulares Siegling Prolink», n.º de pedido 800, y «Correas dentadas Siegling Proposition», n.º de pedido 245.

  • 224 Product Range EN

    Síntesis de la gama de bandas de transporte y de procesamiento Siegling Transilon
    N.º pedido 224 | Edición 02/17| PDF | EN | 1,4 MB

  • 214 Transtex EN

    Siegling Transtex bandas transportadoras
    N.º pedido 214 | Edición 06/15| PDF | EN | 553 KB

  • 800 Product Range EN

    Síntesis de la gama de bandas modulares Siegling Prolink
    N.º pedido 800 | Edición 03/19| PDF | EN | 2,0 MB

  • 245 Proposition EN

    Correas dentadas Siegling Proposition
    N.º pedido 245 | Edición 01/17| PDF | DE | 1,9 MB

7. Curado

7. Curado

El curado o vulcanizado del neumático verde se realiza aplicando calor y presión a un molde. De esta forma se acoplan los componentes unidos del neumático para lograr un conjunto elástico y capaz de soportar cargas. En esta fase se crea también el perfil del neumático.




Requisitos técnicos para las bandas

Para la alimentación y extracción de los neumáticos se requieren unas bandas especialmente robustas. Dado que las bandas de transporte funcionan al mismo tiempo como túnel de enfriamiento, se requiere en este caso una resistencia térmica > 100 °C.

7_Tire_ES

Nuestra solución

Según la instalación, para estas funciones existen diferentes modelos de la gama de Forbo Movement Systems, tanto con base de tejido (Siegling Transtex, Siegling Transilon) como bandas modulares de plástico (Siegling Prolink). Las bandas modulares de plástico con superficie Roller Top permiten gracias a su rollito un aplazamiento transversal con escasa fricción de los neumáticos vulcanizados aún calientes en la banda de recopilación.



Unos modelos de bandas con base de tejido con estructuras robustas garantizarán una larga vida útil y un funcionamiento sin averías. Están dotadas de revestimientos resistentes o impregnación.
Con los modelos de bandas permeables de la serie 8 de Siegling Prolink puede optimizarse el proceso de enfriamiento.

Varios

Las bandas modulares de plástico Prolink de la serie 8 pueden convertirse en bandas sinfín de manera rápida en el transportador. Resulta sencillo sustituir los módulos dañados y acortar las bandas.

Descargas

Encontrará información detallada sobre los productos adecuados en las síntesis de gamas «Bandas de transporte y de procesamiento Siegling Transilon», n.º de pedido 224; «Bandas transportadoras Siegling Transtex», n.º de pedido 214 y «Bandas modulares Siegling Prolink», n.º de pedido 800.

  • 224 Product Range EN

    Síntesis de la gama de bandas de transporte y de procesamiento Siegling Transilon
    N.º pedido 224 | Edición 02/17| PDF | EN | 1,4 MB

  • 214 Transtex EN

    Siegling Transtex bandas transportadoras
    N.º pedido 214 | Edición 06/15| PDF | EN | 553 KB

  • 800 Product Range EN

    Síntesis de la gama de bandas modulares Siegling Prolink
    N.º pedido 800 | Edición 03/19| PDF | EN | 2,0 MB

8. Control y almacenamiento

8. Control y almacenamiento

Tras el control de calidad de los neumáticos ya vulcanizados se almacenan estos en el almacén de envío, desde donde se envían juntos a las posiciones de suministro. A menudo se transportan los neumáticos a continuación de forma individual y luego se almacenan en palés en estantes elevados.

8_Tire_ES
Inclined tire transport 1 - Reifenindustrie

Requisitos técnicos para las bandas

En la manipulación de los neumáticos nos encontramos con las funciones habituales en los procesos logísticos: Transporte horizontal e inclinado, transporte acumulado, avance y retirada laterales. En el caso de estructuras de banda que son robustas en general y con una elevada resistencia a la tracción, se requieren diversas composiciones de superficie y valores de fricción. Al realizarse un gran número de acciones de depositado y recogida diariamente, se requiere una interacción sin fricción en el conjunto de la instalación.

Nuestra solución

Forbo Movement Systems suministra bandas para cada función de transporte específica. Se emplean tanto modelos con base de tejido (Siegling Transtex, Siegling Transilon) como bandas modulares de plástico (Siegling Prolink). Esta gama puede abastecer de forma óptima toda la logística del ámbito de los neumáticos.

Los robustos modelos Siegling Transilon y Siegling Transtex con una gran resistencia a la tracción resultan ideales para largas galerías de arrastre.



La composición de la superficie puede elegirse en función del funcionamiento al que esté destinado la banda. Las bandas modulares de la serie 8 de Siegling Prolink resultan ideales para un funcionamiento de acumulación y el depositado y recogida laterales al estar equipadas con rodillos. Tanto el movimiento longitudinal como el transversal de los neumáticos en la cinta transportadora resultan especialmente sencillos con esta solución.

Inclined tire transport 2 - Reifenindustrie
Tire transport on PMB - Reifenindustrie

Varios

La serie 8 de bandas modulares de plástico Prolink pueden convertirse en bandas sinfín de manera rápida en el transportador. Resulta sencillo sustituir los módulos dañados y acortar las bandas.

Descargas

Encontrará información detallada sobre los productos adecuados en las síntesis de gamas «Bandas de transporte y de procesamiento Siegling Transilon», n.º de pedido 224; «Bandas transportadoras Siegling Transtex», n.º de pedido 214 y «Bandas modulares Siegling Prolink», n.º de pedido 800.

  • 224 Product Range EN

    Síntesis de la gama de bandas de transporte y de procesamiento Siegling Transilon
    N.º pedido 224 | Edición 02/17| PDF | EN | 1,4 MB

  • 214 Transtex EN

    Siegling Transtex bandas transportadoras
    N.º pedido 214 | Edición 06/15| PDF | EN | 553 KB

  • 800 Product Range EN

    Síntesis de la gama de bandas modulares Siegling Prolink
    N.º pedido 800 | Edición 03/19| PDF | EN | 2,0 MB
