系列 8

适于工业应用的中型及重型塑料模块输送带。

系列

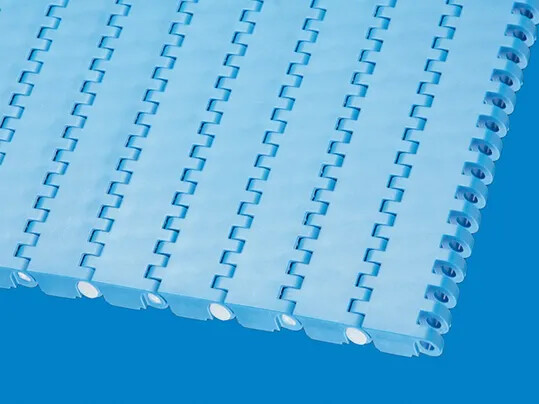

S8-0 FLT

S8-0 FLT

封闭式光滑表面

产品范围

材料PPPOMPOM-CRPXX-HCPA-HT
颜色WT/LG/BLBL/YLATBKBK
开孔率 [%]00000
许用塑料模块输送带拉力 [N/mm (lb/ft)]20 (1370)40 (2740)40 (2740)20 (1370)30 (2056)
重量 [kg/m2 (lb/ft2)]7.1 (1.5)11 (2.3) 11 (2.3)7.9 (1.6)10.7 (2,2)



WT = 白色
LG = 浅灰色
BL = 蓝色
BK = 黑色
AT = 炭黑色
YL = 黄色

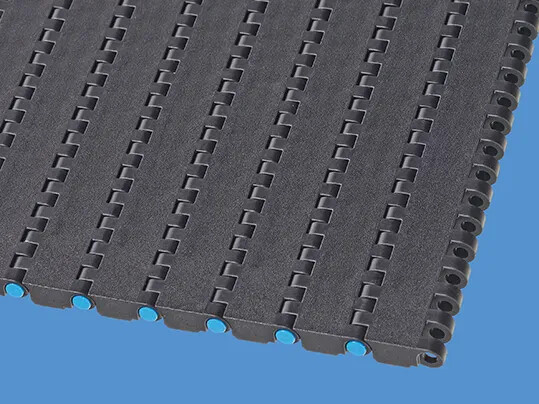

S8-0 SRS

S8-0 SRS

防滑型封闭表面

产品范围

材料POM-HCPOM-CRPXX-HC
颜色ATATBK
开孔率 [%]000
许用塑料模块输送带拉力 [N/mm (lb/ft)]40 (2740)40 (2740)20 (1370)
重量 [kg/m2 (lb/ft2)]11 (2.3)11 (2.3)7.9 (1.6)



AT = 炭黑色
BK = 黑色

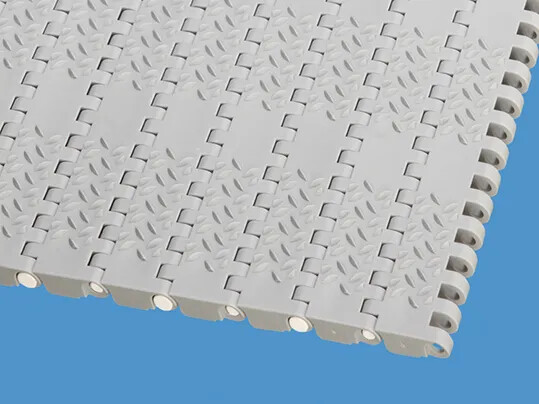

S8-0 NSK

S8-0 NSK

封闭式防滑花纹表面

产品范围

材料PPPOM PXX-HC
颜色LGBLBK
开孔率 [%]000
许用塑料模块输送带拉力 [N/mm (lb/ft)]20 (1370)40 (2740)20 (1370)
重量 [kg/m2 (lb/ft2)]7.1 (1.5)11 (2.3)7.9 (1.6)



LG = 浅灰色
BL = 蓝色
BK = 黑色

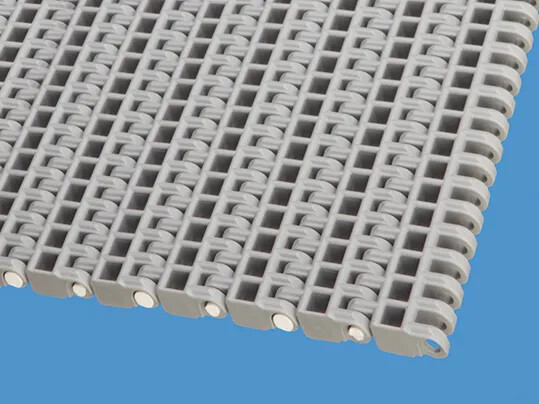

S8-25 RAT

S8-25 RAT

带微凸开孔表面

产品范围

材料PEPPPOMPA-HT
颜色BLLG/BLBLBK
开孔率 [%]25252525
许用塑料模块输送带拉力 [N/mm (lb/ft)]15 (1028)20 (1370)40 (2740)30 (2056)
重量 [kg/m2 (lb/ft2)]6.7 (1.4)6.4 (1.3)9.7 (2.0)9.8 (2.0)



LG = 浅灰色
BL = 蓝色
BK = 黑色

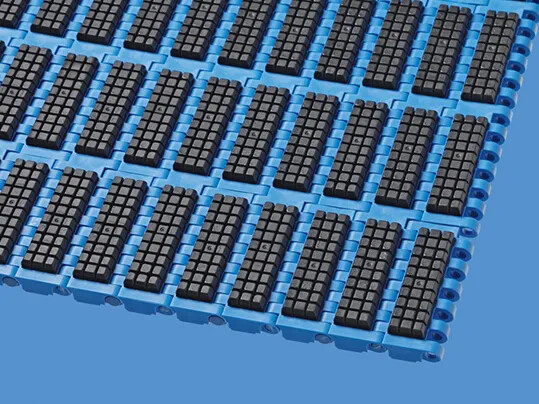

0325M PL S8-FRT

S8-0 FRT1

封闭橡胶防滑表面

产品范围

材料PP (R7)POM (R6)
颜色LG (BK)BL (BK)
开孔率 [%]00
许用塑料模块输送带拉力 [N/mm (lb/ft)]20 (1370)40 (2740)
重量 [kg/m2 (lb/ft2)]12.6 (2.6)17.7 (3.6)



LG = 浅灰色
BL = 蓝色
BK = 黑色

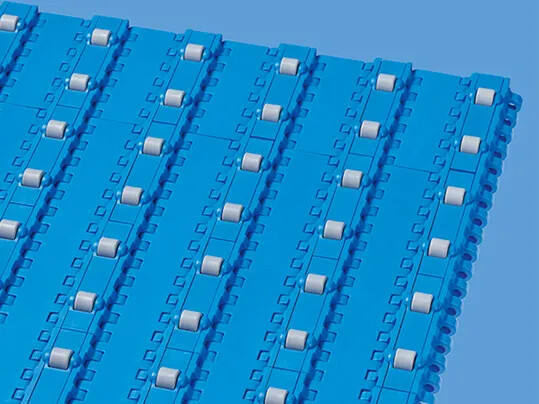

Roller Top

S8-0 RTP A90

封闭曲面顶部带滚轴,与行进方向呈 90°

产品范围

材料POM
颜色BL
开孔率 [%]0
许用塑料模块输送带拉力 [N/mm (lb/ft)]20 (1370)
重量 [kg/m2 (lb/ft2)]14.3 (2.9)



BL = 蓝色

更多信息

  • 880 Serie 8 CN

    飞轮 系列 8

一般特性

一般特性 系列 8

塑料模块输送带节距
25.4 mm (1")

最小塑料模块输送带宽度
38.1 mm (1.5")

宽度增量
增量 12.7 mm (0.5")

销杆
由塑料制成 (PBT, PP).
模制定宽塑料模块输送带,单个模块宽度高达1200毫米(47英寸)的单条塑料模块输送带。

配件

配件 系列 8

挡板 (S8-0 PMU)
高度 (h): 25.4 mm, 76.2 mm (1,3")

裙边
25, 50, 75, 100 mm (1, 2, 3, 4 ") 高度

Series 8 - Accessories

链轮

链轮尺寸3040608011.251.52.5bD0A
[齿数][mm][mm][mm][mm]["]["]["]["][mm] ["][mm] ["][mm] ["]
11RDSQ    RD/SQ 25 (1)91.6 (3.6)40.6 (1.6)
12 SQ  RDRDSQ 25 (1)99.7 (3.9)44.6 (1.8)
15RDSQSQ   SQ 25 (1)124.1 (4.9)56.8 (2.2)
19 SQSQSQRDRDSQSQ25 (1)156.8 (6.2)73.2 (2.9)

RD = 圆孔链轮
SQ = 方孔链轮
A = 链轮中心/耐磨条上表面距离
D0 = 节圆直径
b = 宽度
