シリーズ 5

Medium-duty radius and spiral belt with stainless steel hinge pins. Exceptionally strong and versatile curved belt with large open area.

シリーズ

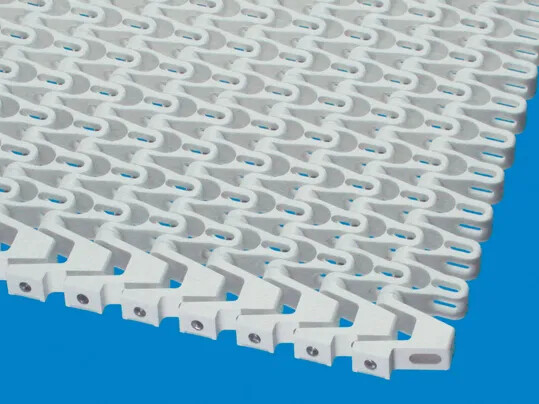

S5-45 GRT

S5-45 GRT

Lattice-shaped surface with large open area

製品プログラム

材質PEPPPOM-CR
WT/DBWT/DB/BLWT/DB/BL
開口面 [%]454545
許容ベルト張力 [N/mm (lb/ft)] (直進)10 (685)18 (1233)25 (1713)
許容ベルト張力 [N (lb)] (カーブ)-1000 (225)1800 (405)
重量 [kg/m2 (lb/ft2)] (ステンレススチールピン)11 (2.3)10 (2.1)13 (2.7)



WT = 白
DB = ダークブルー
BL = 青

S5-45 GRT G

S5-45 GRT G

Lattice-shaped surface with large open area and hold-down tabs

製品プログラム

材質PEPPPOM-CR
 WTWT/DB
開口面 [%]454545
許容ベルト張力 [N/mm (lb/ft)] (直進)10 (685)18 (1233)25 (1713)
許容ベルト張力 [N (lb)] (カーブ)1000 (225)1800 (405)
重量 [kg/m2 (lb/ft2)] (ステンレススチールピン)11 (2.3)10 (2.1) 13 (2.7)



WT = 白
DB = ダークブルー

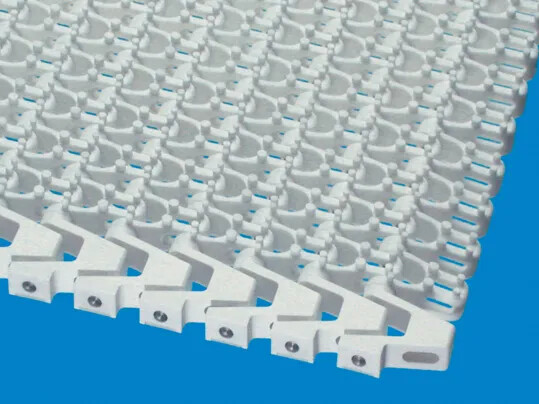

S5-45 NTP

S5-45 NTP

Particularly permeable, lattice-shaped surface with 1.7 mm/0.07" high round studs

製品プログラム

材質PEPPPOM-CR

開口面 [%]454545
許容ベルト張力 [N/mm (lb/ft)] (直進)10 (685)18 (1233)25 (1713)
許容ベルト張力 [N (lb)] (カーブ)1000 (225)1800 (405)
重量 [kg/m2 (lb/ft2)] (ステンレススチールピン)11.2 (2.3)10.1 (2.1)13.2 (2.7)

S5-45 FRT

S5-45 FRT

Very permeable, lattice-shaped surface with friction top

製品プログラム

材質PP
WT
開口面 [%]45
許容ベルト張力 [N/mm (lb/ft)] (直進)18 (1233)
許容ベルト張力 [N (lb)] (カーブ)1000 (225)
質量 [kg/m² (lb/ft²)] (ステンレススチールピン)10.2 (2.1)



WT = 白

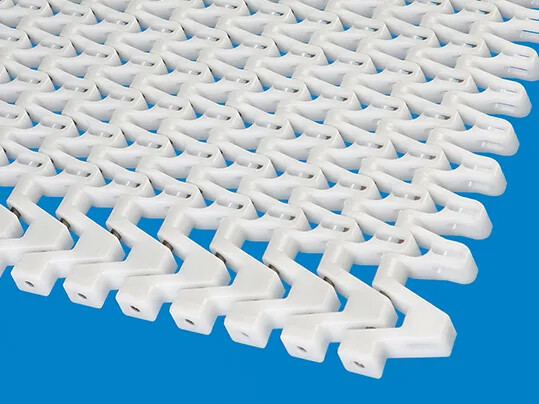

S5-45 GRT ST

S5-45 GRT ST

Reinforced version of series 5. Wide outer modules (75 mm/2.9" and 100 mm/3.9") ensure extra belt stability and better transmission of force in curves

製品プログラム

材質PEPPPOM-CR
 WT/DB/BLWT/DB/BL
開口面 [%]454545
許容ベルト張力 [N/mm (lb/ft)] (直進)10 (685) 18 (1233)25 (1713)
許容ベルト張力 [N (lb)] (カーブ)1200 (270)2100 (473)
質量 [kg/m2 (lb/ft2)] (ステンレススチールピン)11.1 (2.3)10.2 (2.1)13.2 (2.7)



WT = 白
DB = ダークブルー
BL = 青

追加情報

  • Ref.no.888-2_1.2_S5.pdf

    シリーズ チラシ 5

一般的なプロパティ

一般的なプロパティ シリーズ 5

ピッチ
25 mm (1")

最小ベルト幅
100 mm (3.9"), 175 mm (6.9") for S5 ST

幅増分
ベルト幅増加単位 25 mm (1")

ヒンジピン
ステンレススチール (plastic pins can also be used for straight conveyors)

アクセサリー

アクセサリーシリーズ 5

プロファイル
25, 50 mm (1, 2") 高さ

サイドガード
25, 50 mm (1, 2") 高さ

Series 5 - Accessories

スプロケット

スプロケットサイズ2530400.7511.251.5bD0A
[歯数][mm][mm][mm]["]["]["]["][mm] ["][mm] ["][mm] ["]
6RD 25 (1.0)50 (2.0)19 (0.7)
9RD / SQRD / SQRD / SQRD / SQ 25 (1.0)73 (2.9)30 (1.2)
11RDRDSQRDRD SQ25 (1.0)88 (3.5)38 (1.5)
12RD / SQRDRD / SQRD / SQRDRD / SQ25 (1.0)96 (3.8)42 (1.7)
16RDRDRD / SQRDRDRD / SQ25 (1.0)127 (5.0)57 (2.2)
18RDRDRD / SQRDRDRD / SQ25 (1.0)143 (5.6)65 (2.6)
20RDRDRD / SQRDRDRD / SQ25 (1.0)159 (6.2)73 (2.9)

RD = 丸軸型
SQ = 角軸型

b = スプロケット幅
D0 = ピッチ円径
A = 軸中心~ベルト下面(支持材上面)間距離
DR = ダブルロウスプロケット

Series 5 - Sprockets
